Uvod izdelka

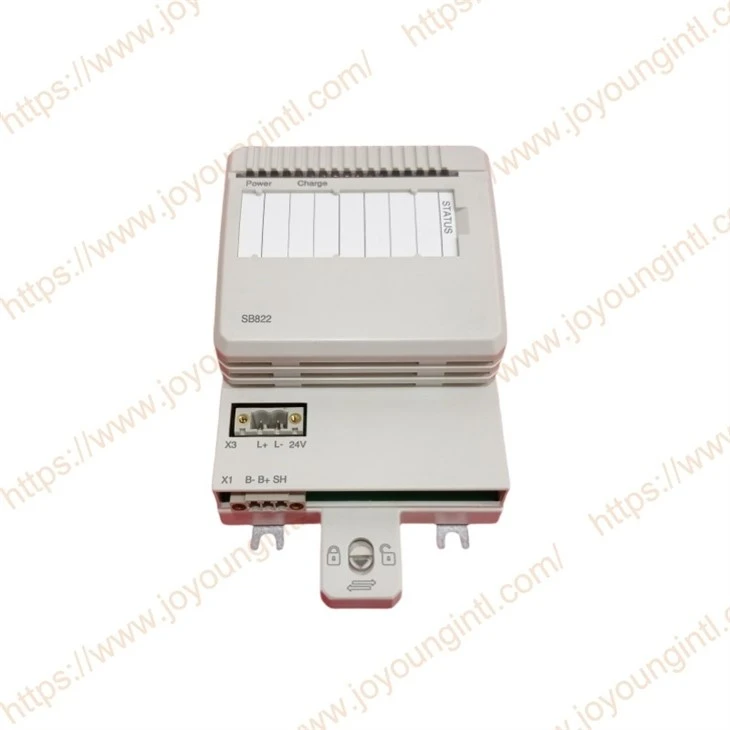

ABB SB 822 3 BSE018172R1 Enota za polnjenje baterije kot zunanje napajanje, ki zagotavlja varnostno napajanje za krmilnik AC 800M, kadar glavna moč ne uspe, zagotavlja neprekinjeno delovanje sistema in preprečevanje izgube podatkov . Nameščeno je na DIN Rails za integracijo DIN, ki je nameščeno na DIN Rails za integracijo in popravljanje v Control}
Tehnične specifikacije
|
Izdelava |
ABB |
|
Model |
SB822 |
| Številka dela | 3BSE018172R1 |
|
Opis |
Krmilnik subrack, vključno z naslonom |
|
Izvor |
Švedska |
|
Dimenzija |
16*10*6cm |
|
Teža |
0,45kg |
Podrobnosti o izdelku
SB822 Enota za ponovno polnjenje zunanje baterije
Baterijski paket Li-Ion je nameščen znotraj enote SB822 ., da prepreči težave, ki jih morate redno polnditi .
Specifikacija za akumulatorski paket:
• Vrsta: Polnilni litij-ion, 3,75V 2,3 AH
Zamenjava baterije v enoti za ponovno polnjenje zunanje baterije SB822
Za zamenjavo li-ionske baterije:
1. Odklopite kabelski konektor TK821V020 .
2. Odklopite priključek za napadni kabel 24V
3. Sprostite enoto SB822 iz DIN-Rail .
4. na zapestje pritrdite pravilno ozemljen zapestni trak ESD, preden nadaljujete .
5. previdno odstranite pokrov enote SB822 in določite paket akumulatorja .
6. previdno odklopite konektor baterije iz PCB .
7. previdno odstranite paket akumulatorja .
8. Vstavite novo baterijo in priključite . remazike je obratno
9. Namestite enoto .
10. Odstranite obrabljeni paket akumulatorja na odobren način .
Namestitev zunanje baterijske enote SB822:
Uporabite naslednji postopek za priključitev enote za ponovno polnjenje zunanje baterije:
1. Ob dostavi paket li-ionske baterije ni interno povezan . Sledite korakom v podatkih in namestitvenem listu, ki je priložen v škatli za pakiranje, da pravilno povežete paket akumulatorja .
{{0 {
3. Priključite 24v napajalnik s priključkom, priloženim v škatli za pakiranje
4. Priključite 24V napajalno enoto (x3)
{{0 {
{{0 {
{{0 {
{{0 { procesorska enota .
9. Ker so baterije vzporedno povezane, je pri uporabi zunanje baterije potrebno odstraniti notranjo baterijo iz PM8xx
Ne priključite kabla TK821V020, dokler krmilnik AC 800M ni normalno vklopljen in je bila aktivirana funkcija pomnilnika, to je, da B (baterijski) LED utripa .
