PM866AK01 3BSE076939R1Procesorska enota (procesorska enota/modul CPU) je del ABB-jeve serije krmilnikov AC 800M (serija krmilnikov AC 800M), ene od osrednjih industrijskih krmilnih komponent PLC/DCS. V tej enoti je en hiter procesor skupaj s pomnilnikom, komunikacijskimi vrati, časovnimi funkcijami in orodji za diagnostiko mesta. Služi kot ena od ključnih komponent, potrebnih za ustvarjanje platforme za krmiljenje avtomatizacije prek ABB (npr. 800xA).
Pri nakupu PM866AK01 priporočamo:
Pojasnite obseg sistema in zahteve za nadzor.
Sodelujte z drugimi sistemskimi moduli AC 800M ali 800xA;
Bodite pozorni na združljivost nadomestnih delov in-dolgoročno podporo pri vzdrževanju.
Zagotovite, da so inženirji seznanjeni s postopkom konfiguracije 800xA control Builder.
Profesionalna ekipa
Dostava 7x24 ur
Tehnične specifikacije
|
Izdelava |
ABB |
|
Model |
PM866AK01 |
| Številka dela |
3BSE076939R1 |
|
Opis |
Centralna procesna enota AC800M/800xA |
| Ethernet vrata | 2 × RJ45 (CN1, CN2) |
| Serijska vrata | 2 × serijska vrata RJ45 (COM3, COM4) |
|
Izvor |
Švedska |
|
Dimenzija |
21*16*14 cm |
|
Teža |
1,5 kg |
Podrobnosti izdelka
3BSE076939R1 PM866AK01 se pogosto uporablja skupaj z drugimi moduli krmilnega sistema ABB AC 800M in je integriran v porazdeljeno krmiljenje prek krmilnega vodila CEX z oddaljenim V/I (kot so moduli S800).
V porazdeljenih nadzornih sistemih (DCS), kompleksnem logičnem krmiljenju in aplikacijah za avtomatizacijo procesov je modul PM866AK01 3BSE076939R1 odgovoren za izvajanje programa,-obdelavo podatkov v realnem času, komunikacijo z V/I podsistemom in povezavo s sistemom zgornje-nivoje. Ta modul je primeren za srednje in velike industrijske nadzorne sisteme in je še posebej primeren za scenarije z visokimi zahtevami glede-zmogljivosti v realnem času, zanesljivosti in razširljivosti.
PM866AK01 je mogoče konfigurirati, programirati in odpravljati napake prek spleta prek sistema ABB 800xA (Automation System 800xA) ali orodja Control Builder M. Prek teh platform je mogoče oblikovati in prenesti standardne krmilne programe IEC 61131-3, vključno z jeziki, kot so LD, FBD in ST, ter izvesti integracijo in spremljanje na ravni sistema.
01

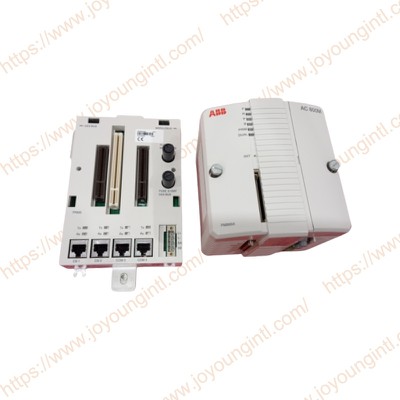

CPU modul vsebuje naslednje dodatke:
- PM866A, CPE
- TP830, osnovna plošča
- TB850, CEX-končnik vodila
- TB807, zaključek ModuleBus
- TB852, RCU-Zaključek povezave
- Baterija za rezervni spomin (4943013-6)
- Licenca ni vključena.
02
Ethernet vmesnik
2 × RJ45 Ethernet vrata (CN1, CN2), ki se uporabljajo za povezavo z nadzornim omrežjem
Podpira ABB nadzorne omrežne protokole, kot sta MMS in IAC
Primerno za vzpostavitev ravni izmenjave podatkov z drugimi krmilnimi enotami, HMI/SCADA sistemi.
03
Serijski vmesnik
2× serijska vrata RS-232C (COM3, COM4)
COM3: Standardna serijska vrata RS-232C (s krmilnim signalom modema)
COM4: Izolirana serijska vrata (za povezavo konfiguracijskega orodja, odpravljanje napak)
Uporabno za povezovanje in odpravljanje napak terminalov, stare opreme ali komunikacijskih naprav.
04
V/I razširitev in vodilo CEX
Podpira do 96 V/I modulov (v načinu enega stroja)
Podpira do 84 I/O modulov (v redundantnem načinu)
Skupno obdobje skeniranja modulnega vodila: 0 - 100 ms (odvisno od števila modulov)
Hitrost skeniranja Modulebus je odvisna od števila V/I in konfiguracije.

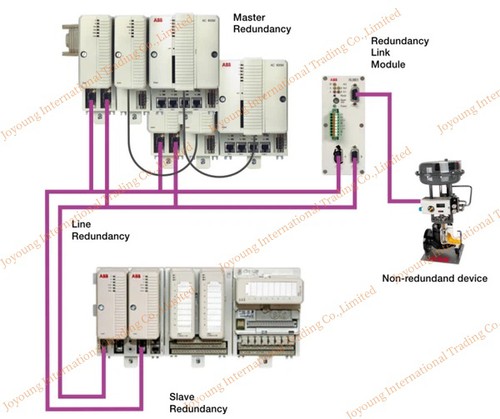

Uvod v redundantne funkcije
Redundanca procesorja:
Krmilnik podpira redundanco procesorja, kar pomeni, da lahko dva modula procesorja delujeta hkrati za doseganje višje razpoložljivosti. Če glavni CPE odpove, lahko rezervni CPE takoj prevzame nadzorno nalogo in tako zagotovi neprekinjeno delovanje sistema.
Redundanca vodila CEX-Bus: Vodilo CEX-krmilnika (notranje komunikacijsko vodilo) prav tako podpira redundantno konfiguracijo, da se zagotovi zanesljivost notranje komunikacije krmilnika.
Redundanca komunikacijskega vmesnika: osnovna plošča krmilnika PM866AK01 ima dve ethernetni vrati RJ45 (CN1, CN2) za povezavo z nadzornim omrežjem in podpira redundantno konfiguracijo. Na ta način, tudi če en komunikacijski vmesnik odpove, lahko drugi vmesnik še vedno vzdržuje omrežno povezavo.
Redundanca V/I S800: Krmilnik podpira redundantno konfiguracijo V/I modulov S800, da se zagotovi zanesljivost V/I podatkov in neprekinjeno delovanje sistema.
Vgrajena-odvečna komunikacijska vrata Ethernet:
Krmilnik ima vgrajena-redundantna komunikacijska vrata Ethernet, ki dodatno povečujejo komunikacijsko zanesljivost sistema
S temi redundantnimi konfiguracijami lahko krmilnik ABB PM866AK01 zagotovi visoko razpoložljivost in toleranco na napake ter je primeren za sisteme industrijske avtomatizacije z visokimi zahtevami glede zanesljivosti.
Namestitev, konfiguracija in delovanje
Namestitev
Namestite modul PM866AK01 na DIN letev in ga lepo razporedite z drugimi moduli (kot so komunikacijski in napajalni moduli);
Povežite vodilo CEX in druga krmilna omrežja preko baze.
Zagotovite stabilno napajalno povezavo za modul.
Konfiguracija
Naložite program z ABB-jevo inženirsko programsko opremo (kot je 800xA Control Builder);
Konfigurirajte omrežne nastavitve (naslov IP) in cikel opravil.
Prenesite krmilni program in dodeljevanje spremenljivk.
Delovanje
Po vklopu opazujte LED, da preverite stanje procesorja.
Uporabite programsko opremo za spremljanje za ogled-podatkov v realnem času in upravljanje alarmov.
Shranite zgodovino delovanja za optimizacijo nadzorne strategije.
