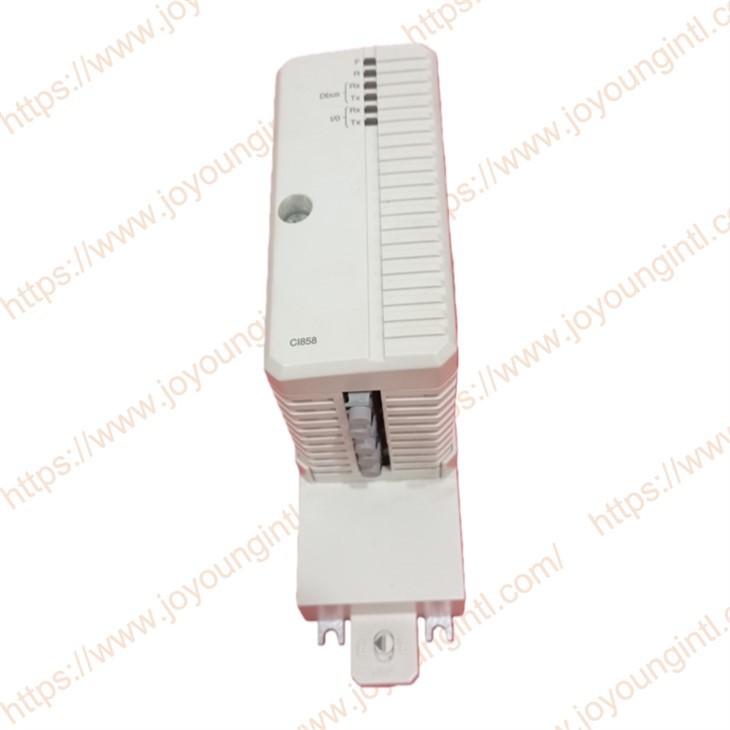

CI858K01 3BSE018135R1Modul komunikacijskega vmesnika DriveBus industrijskega-razreda, ki se večinoma uporablja za-hitro komunikacijsko povezavo med krmilnikom AC 800M in frekvenčnim sistemom ABB. Ta modul je ena od pomembnih komunikacijskih komponent platforme za avtomatizacijo ABB System 800xA / AC 800M.
Paket modula komunikacijskega vmesnika ABB 3BSE018135R1 CI858K01 vključuje:
- CI858, komunikacijski vmesnik
- TP858, osnovna plošča
Sistem: krmilna platforma ABB Industrial IT 800xA / AC 800M
Tehnične specifikacije
|
Izdelava |
ABB |
|
Model |
CI858K01 |
| Številka dela | 3BSE018135R1 |
|
Opis |
Vmesnik DriveBus |
| Komunikacijski protokol | DriveBus |
| Napajanje | CEX-Napajanje vodila |
| Stopnja zaščite | IP20 |
|
Izvor |
Švedska |
|
Dimenzija |
127*186*60 mm |
|
Teža |
0,7 kg |
Sistemski komunikacijski mehanizem AC 800M
Podatkovna komunikacija med3BSE018135R1 CI858K01in krmilnik AC 800M je dosežen z dvojnim-vratnim RAM-om.
V platformi za avtomatizacijo System 800xA se CI858K01 uporablja za doseganje:
Nadzor pogona
Nadzor gibanja
Spremljanje stanja
Diagnoza opreme
S tem modulom lahko sistem doseže:
Centraliziran nadzor vozne opreme
Realno{0}}nadzor proizvodne opreme
Alarm in diagnoza napak
3BSE018135R1 CI858K01zagotavlja 4 neodvisne serijske komunikacijske kanale (CH0–CH3)
Vsak kanal je mogoče neodvisno konfigurirati kot RS-232, RS-422 ali RS-485 (preko strojnih mostičkov ali nastavitev programske opreme)
Najvišja podprta komunikacijska hitrost: 115,2 kbps (baudno hitrost lahko nastavite posebej za vsak kanal)
Električno izoliran od hrbtne plošče sistema (izolacijska napetost večja ali enaka 500 V AC), kar poveča odpornost na motnje.
Podpira več standardnih ali prilagojenih serijskih protokolov, vključno z Modbus RTU, Siemens 3964R, ASCII, JK2 itd. (potrebno je konfigurirati v Control Builder M)
Vsak kanal je opremljen z neodvisnimi LED indikatorji stanja (TX, RX, napaka)
Podpira vročo-zamenjevanje (zahteva podporo za sistem in hrbtno ploščo)
Ne zaseda komunikacijskih virov glavne CPE AC 800M; serijske podatke obdeluje procesor,-vgrajen v modul.

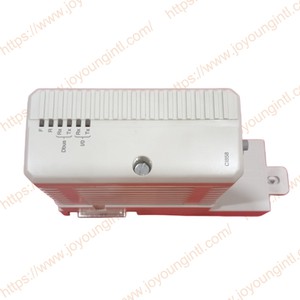

Tip LED na sprednji plošči modula CI858K01
| Ime LED | barva | funkcija |
| TECI | zelena | Stanje delovanja modula |
| NAPAKA | Rdeča | Napaka ali okvara modula |
| Dbus Rx | Rumena | DriveBus sprejema podatke |
| Dbus Tx | Rumena | DriveBus prenaša podatke |
| I/O Rx | Rumena | V/I vodilo sprejema podatke |
| I/O Tx | Rumena | Prenos podatkov preko I/O vodila |
| Orodja | Rumena | Komunikacija z osebnim računalnikom |
----TECI (zeleno)
Nenehno sveti → Modul deluje normalno
Označuje, da je bil komunikacijski vmesnik aktiviran.
----Dbus Rx / Tx (rumena)
Utripa → DriveBus komunicira
Označuje, da poteka izmenjava podatkov med pogonsko napravo in krmilnikom.
----I/O sprejemanje/oddajanje (rumena)
Utripa → Krmilni sistem normalno komunicira z V/I vodilom.
----NAPAKA (rdeča)
Izklopljeno → Ni napake
pogosta vprašanja
V: Kaj počne CI858K01 v sistemu AC800M?
O: CI858K01 upravlja komunikacijo DriveBus med krmilnikom AC 800M in pogonskimi sistemi ABB.
V: Kateri protokol podpira ABB CI858K01?
O: Modul uporablja ABB-jev lastniški protokol DriveBus za komunikacijo industrijskih pogonov.
V: Kako preizkusiti komunikacijo CI858K01?
O: Testni koraki:
Odprite Control Builder
Vnesite drevo strojne opreme
Poiščite modul CI858
Preverite status modula
V: Kako zamenjati modul CI858K01?
O: 1. korak: Izklopite napajanje sistema
2. korak: Označite optična vlakna in komunikacijske kable
CI858 običajno povezuje:
DriveBus optična vlakna
Vmesnik orodja optično vlakno
3. korak: Odstranite stari modul
4. korak: Namestite nov modul
Potrdite, da je model modula pravilen.
Poravnajte modul z osnovo CEX-Bus.
