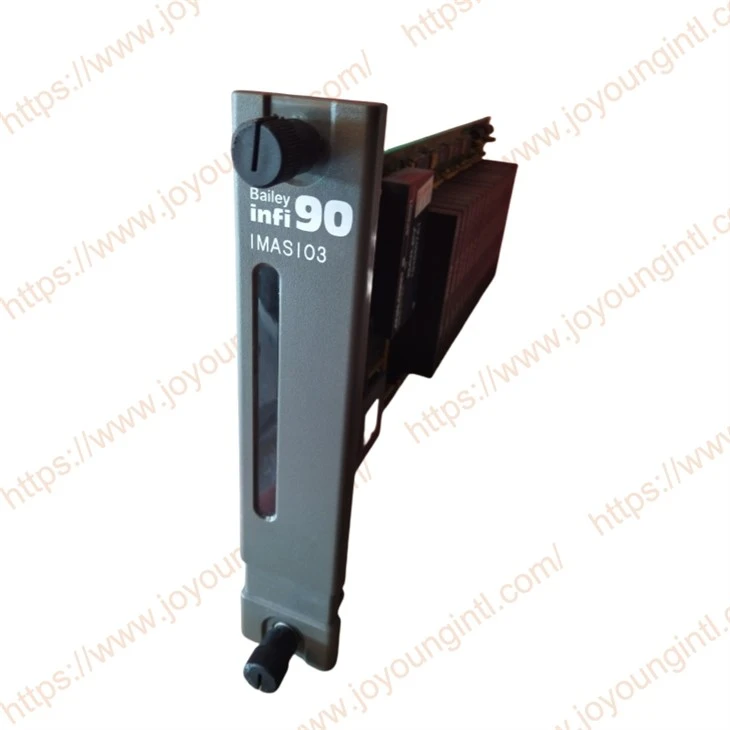

ABB Bailey Imasi03 Univerzalni analogni vhodni suženjski modul

IMASI03 je analogni vhodni suženjski modul, ki ga je ustvaril ABB, zasnovan za sisteme za nadzor industrijskih avtomatizacije za visoko natančno zajemanje in spremljanje podatkov. Široko se uporablja pri industrijski avtomatizaciji, nadzoru procesov, petrokemičnih, elektroenergetskih sistemih in drugih poljih, ki zagotavljajo zanesljive funkcije za pridobivanje analognih signalov in spremljanje za različne industrijske opreme.

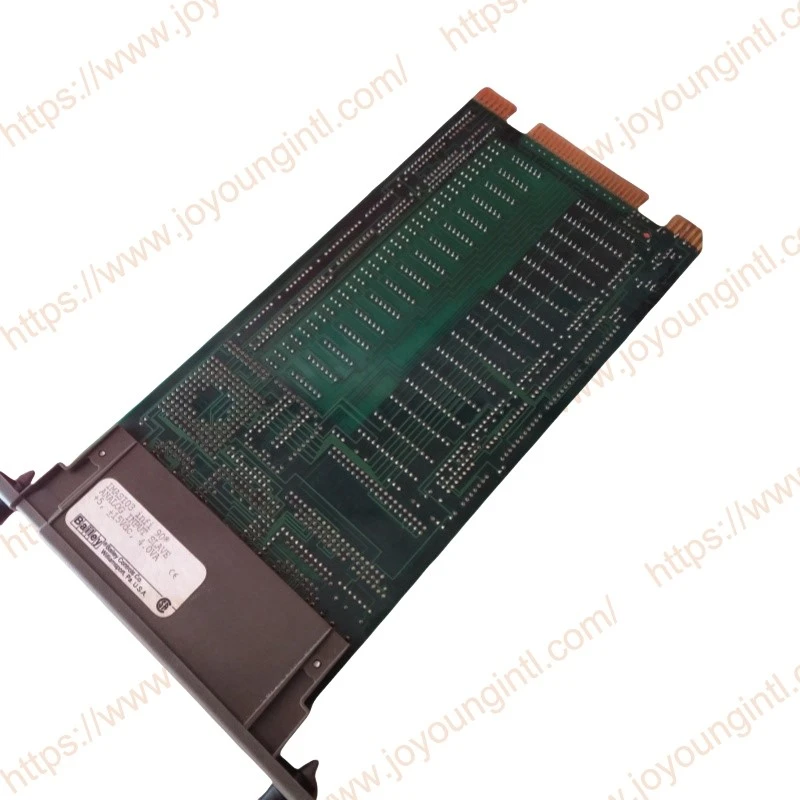

IMASI03 je ena sama tiskana vezja, ki zaseda eno režo v modulski enoti modula Infi 90 (MMU). Dva zaklepa v ujetništvu na sprednji plošči modula jo pritrdita na MMU. Modul Slave ima tri konektorje roba za zunanje signale in napajanje: P1, P2 in P3. P1 se poveže z napajalnimi napetostmi. P2 povezuje IMASI03 z avtobusom Slave Expander, nad katerim komunicira z MFP.

Priključek P3 nosi vhode iz vhodnega kabla, priključenega v zaključno enoto (TU) ali module zaključka (TM). Končni bloki za ožičenje na terenu so na TU/TM.

En sam dipSwitch na modulu IMASI03 nastavi naslov za suženj ali izbere teste na krovu. Za nastavitve naslova modula glejte razdelek 3. Za teste na vozilu glejte razdelek 6. Preden vstavite modul v MMU, preverite nastavitev stikala.

Skakalci konfigurirajo vrsto analognih vhodnih signalov. Za pravilno nastavitev teh skakalcev glejte razdelek 3.

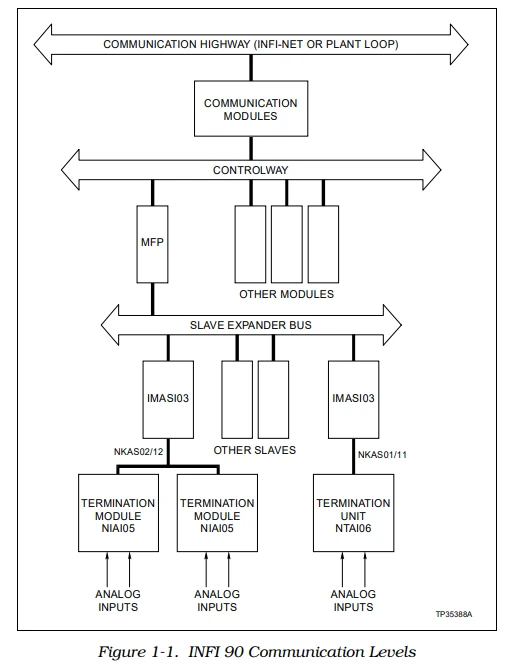

Slika 1-1 prikazuje ravni komunikacije InFI 90.

Zasnova modula IMASI03, tako kot pri vseh modulih Infi 90, omogoča prožnost pri ustvarjanju sistema upravljanja procesov. Oglejte si vnos nomenklature tega razdelka, če si želite ogledati seznam naprav, ki jih je mogoče uporabiti s podrejenim modulom v sistemu Infi 90.

• Pogoji IMASI03 (filtri, ojačajo in izolate) do 16 analognih vhodnih signalov.
• IMASI03 pretvori analogne signale v digitalne vrednosti, dodaja kompenzacijo in popravke po potrebi ter daje digitalne vrednosti MFP prek avtobusa Slave Expander.
• Vsak kanal je za te vrste vhodov posamično programiran:

E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U THERMOELUPLES.

Kitajski tip E in kitajski tipi s termoelementi.

Millivolt (-100 do +100 mv).

3- žični rtds (10, 100 ZDA, 100 evropskih, 120 in kitajskih 53 ohm).

Visoka raven (-10 do +10 v).

Tok (4-20 ma).

• Ločljivost analognega v digitalni proces pretvorbe je programirana v območju od 16 do 24 bitov.
• Vrsta vhoda in ločljivost kanalov se lahko izbereta neodvisno za vsak kanal, kar omogoča katero koli mešanico vhodov na enem samem modulu IMASI03.
• Za vsak kanal sta na voljo izolacija kanala in odprto zaznavanje vhoda.
• Napake vhodnega vezja, dobička in nelinearnosti se zabeležijo v enem časovnem postopku kalibracije. Te meritve zagotavljajo kompenzacijo napak med normalnim delovanjem. Slave med normalnim delovanjem samodejno ponovno kalibracijo, da kompenzira staranje komponent in temperaturo. Kalibracija uporabnikov nikoli ni potrebna.
• Inženirske enote Pretvorba v stopnje C ali F se samodejno izračuna na vseh vhodnih signalih, ki so termoelemente ali RTD tipi. Te pretvorbe pravijo nelinearnosti pri pretvorbi v temperaturne enote z uporabo industrijskih standardnih linearnih tabel.
• Slave lestvice izhodne vrednosti blokov za inženirske enote za nizke in visoke ravni napetosti. Vrsta vhoda in vrednosti nič in razpon so določeni v funkcijski kodi 216.
• Vhodi termoelementov imajo kompenzacijo hladnega stičišča. Vsaka zaključna naprava ima vgrajeno referenco hladnega stičišča. Referenca hladnega stičišča, ki se uporablja za vhode termoelementov, je lahko ta vgrajena referenca ali pa je lahko oddaljena referenčna referenca iz drugega vhoda iz tega ali drugega sužnja.
• Suženj kompenzira upor svinčene žice v povezavi med vhodnimi signali termoelementa, RTD ali nizko stopnjo napetosti.
• IMASI03 je mogoče odstraniti ali namestiti, ne da bi izklopili napajanje na sistem.
