Foxboro FBM233 P0926GX Ethernet komunikacija MD

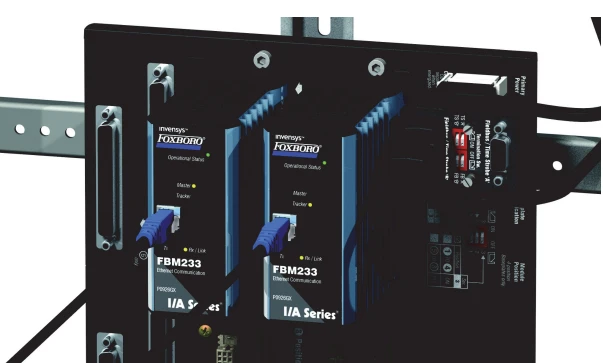

Modul FBM233 Overdent Field Device System Integrator (FDSI) zagotavlja vmesnik Ethernet med posameznimi ali dvojnimi v/I napravami in sistemom Foxboro Evo ™.

Ključne značilnosti FBM233 so:

• Odvečna 10 Mbps ali 100 Mbps Ethernet omrežja hitrost na/iz poljskih naprav
• Komunicira z do 64 terenskimi napravami
• Gonilnik programske opreme V/I je mogoče naložiti iz knjižnice razpoložljivih protokolov
• Do 2000 blokovskih povezav DCI
• Podatke naprave polja integrira v bazo podatkov Foxboro Evo Control z uporabo Ethernet Connectivity
• Polje nameščeno
• Okolje razreda G3 (ostro).

  V/I vozniki

Ta FBM je splošen strojni modul Ethernet, v katerem je mogoče naložiti različne gonilnike programske opreme. Ti vozniki konfigurirajo FBM tako, da prepoznajo določen protokol, ki ga uporablja naprava. Več teh gonilnikov programske opreme je standardna ponudba izdelkov. Za zadovoljevanje posebnih potreb je mogoče razviti druge gonilnike po meri. Ti gonilniki se dinamično prenesejo na FBM233 s programsko kodo, ki je posebej zasnovana za povezovanje s protokolom naprave tretje osebe.

Postopki konfiguracije in zahteve programske opreme za vsakega gonilnika so edinstveni, da so naprave vključene v sistem.

  Nastavitev povezave Ethernet

Podatkovalna komunikacija med FBM233 in poljskimi napravami je prek priključka RJ -45, ki se nahaja na sprednji strani modula FBM233. Priključek RJ -45 FBM233 lahko priključite prek pesto ali prek Ethernet stikal na poljske naprave (glejte "Ethernet stikala za uporabo s FBM233" na strani 7). FBM233 je priključen na stikala ali vozlišča Ethernet, da se komunicira z eno zunanjo napravo ali do 64 zunanjih naprav.

  Konfigurator

Konfigurator FDSI nastavi datoteke konfiguracije naprav FBM233 in XML. Konfigurator vrat omogoča enostavno nastavitev komunikacijskih parametrov za vsako vrata (na primer dinamični protokol konfiguracije gostitelja (DHCP), IP naslovi). Konfigurator naprave ni potreben za vse naprave, vendar po potrebi konfigurira posebne naprave in posebne pomisleke (na primer, hitrost skeniranja, naslov podatkov, ki jih je treba prenesti, in količina podatkov, ki jih je treba prenesti v eni transakciji).

  Operacije

Vsak par FBM233 lahko dostopa do 64 naprav za branje ali pisanje podatkov.

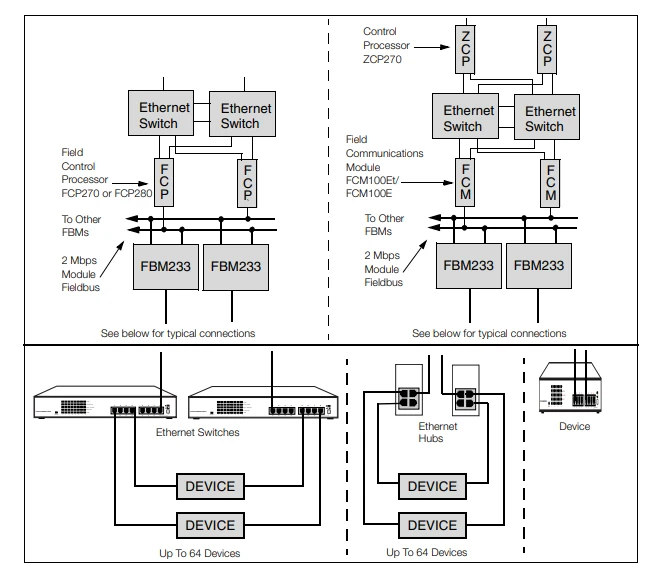

Od kontrolne postaje Foxboro Evo, na katero je povezan FBM233 (glej sliko 1), se lahko za branje ali pisanje podatkov vzpostavijo do 2000 porazdeljenih kontrolnih vmesnikov (DCI). Podprte vrste podatkov določajo določeni gonilnik, naložen na FBM233, ki podatke pretvori v spodaj navedene vrste podatkov DCI:

• Analogna vhodna ali izhodna vrednost (celoštevilčna ali iEEE s plavajočo točko z eno natančnostjo)
• En digitalni vhod ali izhodna vrednost
• Več (pakiranih) digitalnih vhodnih ali izhodnih vrednosti (pakirane v skupine do 32 digitalnih točk na povezavo).

Tako lahko kontrolna postaja Foxboro EVO dostopa do 2000 analognih V/I vrednosti ali do 64000 digitalnih V/I vrednosti ali kombinacije digitalnih in analognih vrednosti z uporabo FBM233. Pogostost dostopa do podatkov FBM233 s strani nadzorne postaje je lahko hitra do 500 ms. Zmogljivost je odvisna od vsake vrste naprave in postavitve podatkov v napravi.
