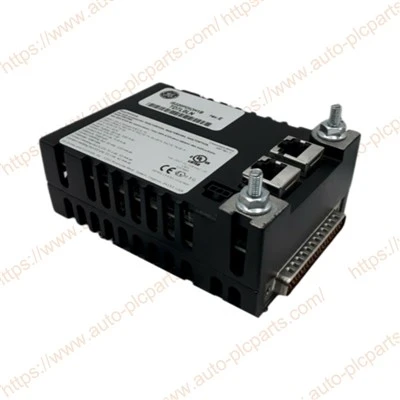

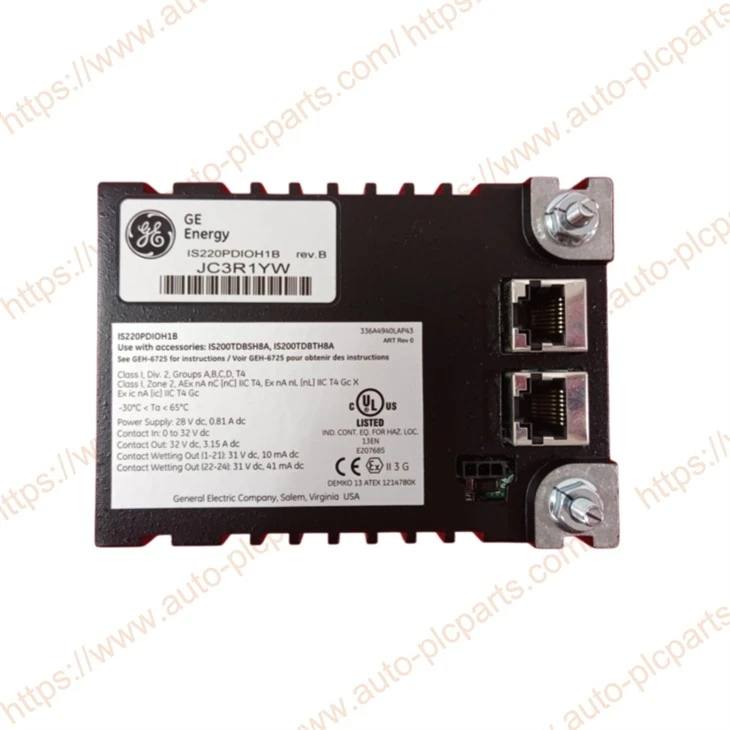

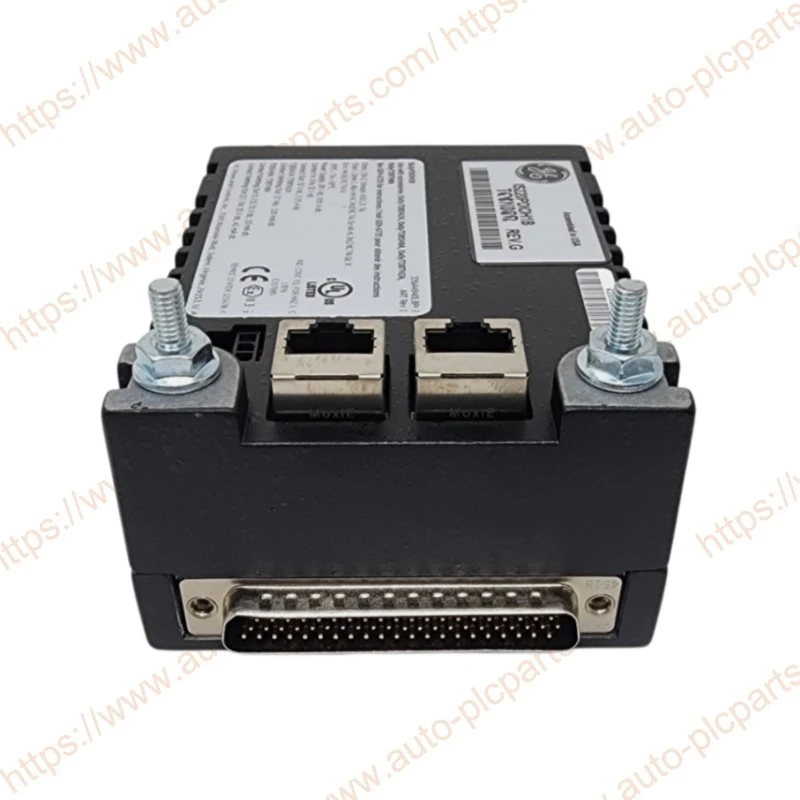

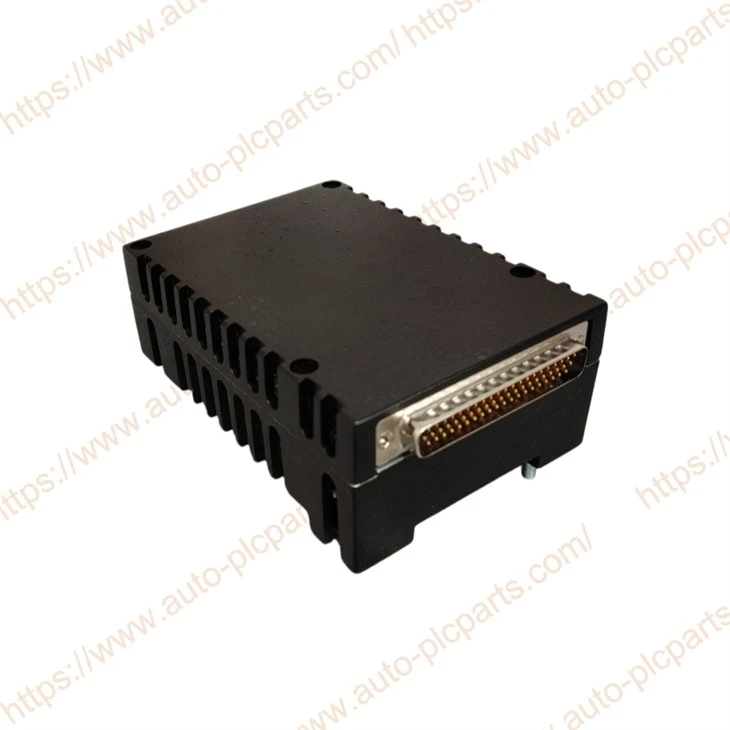

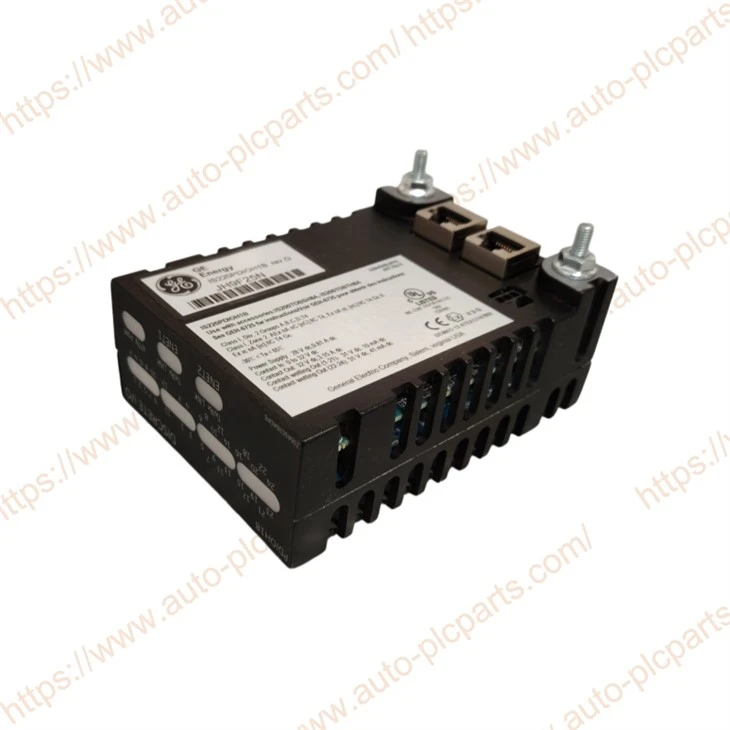

GE IS220PDIOH1B Diskretni V/I paket za nadzorni sistem Mark VIe Speedtronic

Pregled

TheGE IS220PDIOH1B Mark VIe Discrete I/O Packje terenski vmesniški modul, razvit zaGE Mark VIe Speedtronicnadzorna platforma. Zasnovan je za zbiranje digitalnih vhodnih signalov iz terenskih naprav, hkrati pa zagotavlja relejsko-izhodno krmiljenje za sisteme industrijske avtomatizacije. Kombiniranje24 digitalnih vhodnih kanalov, 12 relejnih izhodnih kanalov, dvojna Ethernet komunikacija, in1500 V optična izolacija, modul podpira pridobivanje signalov in krmilne funkcije v aplikacijah za krmiljenje turbin, proizvodnjo električne energije in avtomatizacijo procesov.

Ta modul se široko uporablja kot nadomestni in rezervni del v nameščenih sistemih GE Speedtronic, podpira tako enostavne kot redundantne konfiguracije, odvisno od zasnove sistema. Za kupce, ki vzdržujejo kontinuiteto delovanja sistemov za krmiljenje turbin, sta razpoložljivost in pravilno ujemanje številk delov kritična dejavnika. Dobava modulov IS220PDIOH1B s preverjeno revizijo strojne opreme in navzkrižno{4}}kompatibilno podporo za priključne plošče pomaga zmanjšati tveganje izbire in zagotavlja nemoteno integracijo v obstoječe namestitve, zlasti v okoljih, kjer se je treba izogniti izpadom in sistemskim neusklajenostim.

Tehnične specifikacije

Izdelava

General Electric (GE)

Model

IS220PDIOH1B

Vrsta izdelka

Diskretni V/I paket

Digitalni vhodi

24 kanalov

Relejni izhodi

12 kanalov

Vhodna izolacija

1500 V optična izolacija

Nazivna napajalna napetost

28 VDC (najmanj 27,4 VDC)

Kontaktna izhodna napetost

32 VDC

Delovna temperatura

-30 stopinj do +65 stopinj

Izvor

ZDA

Dimenzija

12*9*6 cm

Teža

0,7 kg

oznaka HS

85389091

Konkurenčna prednost

24 digitalnih vhodnih kanalov za pridobivanje signala polja

Modul zagotavlja 24 izoliranih digitalnih vhodnih kanalov za spremljanje več terenskih naprav hkrati. Pogosti signali vključujejo končna stikala, tlačna stikala, pomožne kontakte, odklopnike, indikatorje položaja ventilov in druge diskretne statusne točke. To pomaga zmanjšati dodatno strojno opremo vmesnika in ohranja ožičenje v omari bolj organizirano.

12 relejnih izhodnih kanalov za nadzor naprave

12 relejnih izhodov se lahko uporablja za krmiljenje zunanjih naprav, kot so elektromagnetni ventili, releji, alarmi, kontaktorji, javljalniki in blokirna vezja. Ker izhodi-temeljijo na releju, zagotavljajo električno izolacijo med nadzornim sistemom in terensko opremo, zaradi česar so primerni za številne industrijske aplikacije.

1500 V optična izolacija med napeljavo na terenu in elektroniko

Vsak vhodni kanal je zaščiten z optično izolacijo 1500 V, ki ločuje terensko ožičenje od notranje elektronike V/I paketa. To pomaga zmanjšati vpliv električnega šuma, napetostnih konic in razlik v potencialu tal v zahtevnih industrijskih okoljih.

Dvojna komunikacija Ethernet za omrežja Mark VIe

Modul vključuje dva integrirana 10/100 Mbps Ethernet vrata za komunikacijo z nadzornim omrežjem Mark VIe. Podpora za dvojni Ethernet lahko pomaga pri redundanci omrežja ali ločenih komunikacijskih poteh, hkrati pa olajša namestitev in vzdrževanje.

Delovna temperatura od -30 stopinj do +65 stopinj

IS220PDIOH1B je zasnovan za industrijsko uporabo in deluje v temperaturnem območju od -30 stopinj do +65 stopinj. Zaradi tega je primeren za krmilne omare in terenska ohišja v različnih okoljskih pogojih.

Tipične aplikacije vključujejo:

Sistemi krmiljenja plinskih turbin

Sistemi krmiljenja parnih turbin

Krmilne postaje kompresorjev

Objekti za proizvodnjo nafte in plina

Elektrarne-s kombiniranim ciklom

Pomožni sistemi generatorja

Petrokemični predelovalni obrati

Sistemi za čiščenje vode

Zakaj Procurement izbere diskretne V/I rešitve GE Mark VIe

Pri krmiljenju turbin in nabavi industrijske avtomatizacije odločitve o izbiri običajno temeljijo na sistemski združljivosti, tveganju pri integraciji in podpori življenjskega cikla znotraj obstoječih krmilnih arhitektur. Moduli, ki se uporabljajo v okoljih GE Mark VIe, morajo biti usklajeni s komunikacijskimi standardi IONet, vmesniki terminalske plošče in definirano krmilno logiko brez uvajanja konfiguracijskih sprememb, ki bi lahko vplivale na urnike zagona.

Arhitektura diskretnega V/I GE Mark VIe je zgrajena na principih porazdeljenega krmiljenja, kjer vmesnik V/I paketov poteka neposredno s signali polja prek namenskih priključnih plošč, kot sta seriji IS200TDBS in IS200TDBT. Ta zasnova podpira komunikacijo, ki temelji na ethernetu-z dvojnimi redundantnimi omrežnimi potmi, ki običajno delujejo pri 100 Mb/s na povezavah IONet, kar pomaga ohranjati deterministično izmenjavo signalov med krmilnikom in plastjo polja. V praksi ekipe za nabavo dajejo prednost pravilnemu ujemanju revizij, saj lahko tudi manjše razlike v strojni opremi vplivajo na preslikavo signala in prepoznavanje vdelane programske opreme v nadzornem sistemu.

Z operativnega vidika standardizirana arhitektura modulov omogoča zamenljivost znotraj nameščenih flot Mark VIe. To zmanjša inženirske napore med vzdrževalnimi dogodki, zlasti v aplikacijah za plinske turbine in proizvodnjo električne energije, kjer je kontinuiteta krmiljenja kritična. Definirana vhodno/izhodna struktura kanala modula in združljivost s konfiguracijami simplex, dual in TMR prav tako poenostavljata načrtovanje rezervnih delov, zlasti za objekte, ki vzdržujejo več-naprave turbinskih enot.

Poleg tega sta neprekinjena dobava in točnost-številke dela ključna dejavnika pri nakupu. Številni industrijski operaterji vzdržujejo strategije rezervnih zalog za V/I pakete, da se izognejo tveganjem izpadov med načrtovanimi izpadi. Razpoložljivost preverjenih modulov serije IS220 s pravilno poravnavo revizij strojne opreme podpira hitrejše izvajanje vzdrževanja in zmanjšuje odvisnost od razširjenih inženirskih validacijskih ciklov med dejavnostmi zamenjave.

Izrazit dizajn

Kako optična izolacija 1500 V koristi industrijskim nadzornim sistemom

Ena ključnih električnih značilnostiGE IS220PDIOH1B Mark VIe Discrete I/O Packje njegov1500 V optična izolacijamed vhodnimi vezji polja in notranjo elektroniko modula.

V industrijskih obratih digitalno vhodno ožičenje pogosto poteka poleg motorjev, generatorjev, stikalnih naprav, transformatorjev in visoko{0}}napajalnih kablov. Ta okolja lahko v poljske signale vnesejo električni šum, napetostne prehode ali razlike v potencialu tal. Optična izolacija ustvari neodvisno električno pregrado med terenskimi napravami in krmilno elektroniko, kar omogoča prenos signala brez neposredne električne povezave.

Za sistemske operaterje in vzdrževalne ekipe ta zasnova zagotavlja več praktičnih prednosti:

Zmanjša vpliv električnih motenj na digitalne vhodne signale, kar pomaga izboljšati celovitost signala med običajnim delovanjem.

Omejuje prenos prehodnih napetosti iz terenskega ožičenja na V/I elektroniko, kar pomaga zaščititi priključeno nadzorno opremo.

Podpira stabilnejšo komunikacijo med terenskimi napravami in nadzornim sistemom GE Mark VIe v električno zahtevnih okoljih.

Pomaga poenostaviti odpravljanje težav z zmanjšanjem motenj signala, ki lahko izvirajo iz zunanjega ožičenja ali opreme.

Za aplikacije, kot so plinske turbine, parne turbine, kompresorske postaje in procesne naprave, kjer je več terenskih naprav porazdeljenih po velikih napravah, optična izolacija prispeva k čistejšemu prenosu signala in doslednejšemu delovanju V/I brez potrebe po dodatnih zunanjih izolacijskih komponentah.

Pogosta vprašanja

Vse, kar morajo stranke vedeti

Zakaj se uporablja relejni izhod?

O: Relejni izhodi lahko neposredno krmilijo različne terenske naprave, medtem ko ohranjajo električno izolacijo od nadzornega sistema, zaradi česar so primerni za širok spekter industrijskih krmilnih zank.

Kakšna je funkcija optične izolacije 1500 V?

O: Izolira poljske signale iz notranjega vezja modula in tako zmanjša vpliv električnih motenj na prenos digitalnega signala.

Ali je modul primeren za nadzorne sisteme, ki zahtevajo dolgo{0}}neprekinjeno delovanje?

O: Da, izdelek je v prvi vrsti zasnovan za industrijske krmilne sisteme, ki zahtevajo neprekinjeno delovanje, kot so tisti, ki se uporabljajo pri proizvodnji električne energije in avtomatizaciji procesov.

Kakšne so prednosti zasnove z dvojnimi-omrežji-vrat?

O: Dvojna vrata Ethernet izpolnjujejo zahteve omrežne komunikacije sistema Mark VIe in olajšajo omrežno povezljivost in vzdrževanje.
