Opis

Tehnične parametre

Predstavitev izdelka

GE IS215UCVEM06Amodul ima vse funkcije UCVEH2 z dodatkom podpore za dodatna vrata Ethernet in Profibus.

Nekateri moduli UCVEM_ _ podpirajo sekundarna vrata Ethernet 10BaseT/100BaseTX za uporabo v ločenem logičnem podomrežju IP.

Sekundarna vrata Ethernet se konfigurirajo v orodju. Krmilnik preveri svojo konfiguracijo orodjarne glede na obstoječo strojno opremo ob vsakem vklopu omarice. Ločen naslov podomrežja omogoča krmilniku enolično identifikacijo vrat Ethernet.

Tehnične specifikacije

Izdelava	General Electric (GE)
Model	IS215UCVEM06
Številka dela	IS215UCVEM06A
Opis	Krmilnik Mark VI UCVEM
Komunikacijski vmesnik	Ethernet, serijski
Način namestitve	stojalo VME
Izvor	ZDA
Dimenzija	30206 cm
Teža	0,35 kg

Podrobnosti

TheIS215UCVEM06Amodul je del nadzorne platforme GE Speedtronic Mark VI.

Sistem GE Mark VI je generacija naprednih sistemov za krmiljenje turbin, ki jih je GE lansiral na področju industrijskega nadzora in se uporablja predvsem za:
* Krmiljenje plinske turbine
* Krmiljenje parne turbine
* Avtomatizacija elektrarn
*Industrijski pogonski sistem
* Nadzor procesa

V tej sistemski arhitekturi:
Nadzorni modul UCV je odgovoren za osnovno računalništvo in logično obdelavo.
V/I modul je odgovoren za zbiranje-signalov na mestu.
Za omrežno povezavo je odgovoren komunikacijski modul.
Za delovanje in nadzor se uporablja delovna postaja HMI.
IS215UCVEM06Aje pomembna osrednja komponenta, ki izvaja nadzorne algoritme in omogoča komunikacijo med sistemom.

Modul je opremljen z različnimi komponentami za shranjevanje podatkov, vključno z:
* Flash pomnilnik (za programe in konfiguracije)
*SDRAM (uporablja se za-računalništvo v realnem času)
* CompactFlash / SD kartica (za razširitev pomnilnika)
*SRAM-napajan z baterijo (uporablja se za shranjevanje kritičnih podatkov)

Komunikacijski vmesnik

IS215UCVEM06Aponuja več komunikacijskih vmesnikov za izmenjavo podatkov med sistemom in zunanjimi napravami, vključno z:

Ethernet vmesnik
10/100Base-T Ethernet

Podpira komunikacijo TCP/IP
Uporablja se za povezovanje HMI, inženirskih postaj in omrežnih naprav

Komunikacija s serijskimi vrati
Vmesnik RS232 / RS485
Podpira Modbus in druge protokole
Za lokalno odpravljanje napak ali povezavo z napravo

vmesnik vodila VME
Modul komunicira z drugimi moduli sistema prek vodila hrbtne plošče VME, na primer:
I/O modul
Komunikacijski modul
Modul za zbiranje podatkov

Uvod v ustrezne modele

Specifikacije krmilnika IS215UCVEM01

Postavka	Specifikacija
Sekundarni vmesnik Ethernet (Ethernet 2)	Prepleteni par 10BaseT/100BaseTX, priključek RJ-45 EGD protokol Protokol Ethernet Modbus je podprt za komunikacijo med krmilnikom in DCS-drugega proizvajalca
Zahteve glede napajanja	+5 V dc, 6,2 A običajno, 8,2 A največ +12 V enosmerni tok, običajno 180 mA, največ 250 mA -12 V DC, 180 mA običajno, 250 mA največ

Mark VI Controller UCVEM01

Specifikacije krmilnika IS215UCVEM02

Postavka	Specifikacija
Sekundarni vmesniki Ethernet (Ethernet 2–4)	Prepleteni par 10BaseT/100BaseTX, priključek RJ-45 EGD protokol Protokol Ethernet Modbus je podprt za komunikacijo med krmilnikom in DCS-drugega proizvajalca
Zahteve glede napajanja	+5 V dc, 8,3 A običajno, 10,3 A največ +12 V enosmerni tok, običajno 180 mA, največ 250 mA -12 V DC, 180 mA običajno, 250 mA največ

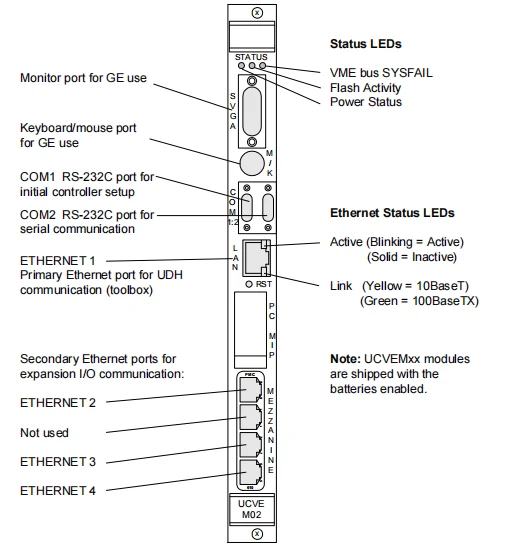

Mark VI Controller UCVEM02

Specifikacije krmilnika IS215UCVEM03

Postavka	Specifikacija
Vmesnik PROFIBUS (PROFIBUS 1-2)	Mojstrski tečaj PROFIBUS DP 1
Zahteve glede napajanja	+5 V dc, 8,2 A običajno, 10,2 A največ +12 V enosmerni tok, običajno 180 mA, največ 250 mA -12 V DC, 180 mA običajno, 250 mA največ

Mark VI Controller UCVEM03
