IC660BBD022 je V/I modul s 16-vezji proizvajalca GE Fanuc, del serije Genius V/I blok. Vsako vezje je mogoče enostavno konfigurirati kot vhod, tri-stanje vhoda ali izhod, izhodna vezja pa je mogoče neposredno povezati z vhodnimi vezji. Funkcije, ki jih je mogoče konfigurirati, vključujejo funkcijo testiranja izhodnega impulza, nastavljiv čas vhodnega filtra (10 ms do 100 ms), privzeto vrednost za vklop izhodne moči in zadnje stanje zadrževanja izhoda ali privzeto vrednost.
Tehnične specifikacije
|
Izdelava |
General Electric (GE) |
|
Model |
IC660BBD022 |
| Številka dela | IC660BBD022 |
|
Opis |
Blok 24/48Vdc izvor I/O 16 vezij, 2/3 žice senzor združljiv |
|
Izvor |
ZDA |
|
Dimenzija |
23*9*10 cm |
|
Teža |
1,8 kg |
Podrobnosti izdelka
IC660BBD022 Navodila za namestitev:
Previdno preglejte vse ladijske zabojnike glede poškodb. Če je katera koli oprema poškodovana, takoj obvestite dostavno službo. Poškodovano embalažo shranite za pregled dostavne službe. Po razpakiranju opreme zabeležite vse serijske številke. Shranite transportne zabojnike in embalažni material, če bo potrebno transportirati ali poslati katerikoli del sistema.
Montaža blokov: V/I bloki Genius veljajo za "odprto opremo" in jih je zato treba namestiti v zaščitno ohišje. Nahajati se morajo na čistem območju brez onesnaževalcev v zraku. Zagotoviti mora zadosten pretok hladilnega zraka.
Blok je mogoče namestiti na desno stran ali na glavo. Med bloki pustite vsaj 2 cm prostora. Blok namestite tako, da izvrtate dve luknji za vijake ali vijake za strojno opremo 8-32. Postavite blok tako, da se zareze v zgornji in spodnji prirobnici poravnajo z montažnimi luknjami. Montirajte blok z vijaki 8-32. Za zagotovitev celovitosti tal uporabite zvezdaste podložke.
Montažni vijaki bloka se ne smejo uporabljati kot edino sredstvo za ozemljitev bloka. Povežite zeleni ozemljitveni vijak na bloku z zanesljivim ozemljitvenim sistemom s kratkim vodnikom najmanjše velikosti AWG #12 (povprečno 3,3 mm2 v prerezu).
Blok ožičenja:
Vse sponke sprejmejo eno žico AWG #12 (povprečno 3,3 mm2 preseka-) ali dve žici AWG #14 (vsaka povprečno 2,1 mm2 v prerezu-). Najmanjša priporočena velikost žice je AWG #22 (povprečno 0,36 mm2 v prečnem-prerezu).
Blokovne sponke lahko sprejmejo tudi lopaste ali obročaste sponke do 0,27 palca (6,85 mm) širine z najmanjšo odprtino za vijak #6 in do 0,20 palca (5,1 mm) globine od središča vijaka do zadnje pregrade. Prepričajte se, da neoklopljeni konci žice niso daljši od 2 palcev (5 cm). Vijakov sponk ne zategnite preveč. Priporočeni navor za vse terminale je 6 in/lb (0,678 N/M).
Ožičenje serijskega vodila:

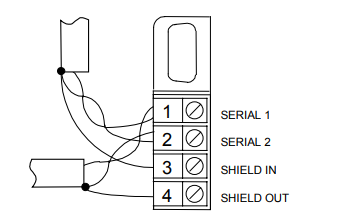

Z uporabo ene od vrst kablov, priporočenih v uporabniškem priročniku sistema in komunikacij, povežite serijsko vodilo s sponkami 1- 4. (če bo preklopni modul vodila priključen neposredno na blok, glejte spodaj.)

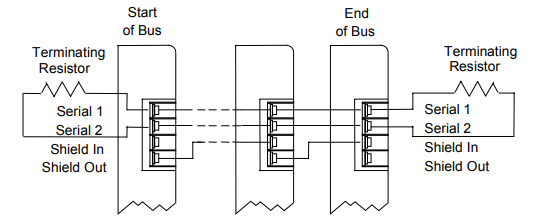

Če je blok na obeh koncih vodila, priključite zaključni upor ustrezne vrste (za podrobnosti glejte uporabniški priročnik za sistem in komunikacije) preko njegovih priključkov Serial 1 in Serial 2.
Ožičenje za preklopni modul vodila:
Če bo blok krmilnik BSM, priključite preklopni modul vodila na terminale serijskega vodila bloka. Priključite kable serijskega vodila na BSM, kot je opisano v podatkovnem listu za preklopni modul vodila. Priključite BSM kot obremenitev na tokokrog 1. Priključite katero koli žico BSM na priključek 6. Za blok ponora enosmernega toka povežite drugo žico BSM z enosmernim tokom +. Za blok vira enosmernega toka povežite drugo žico BSM z enosmernim tokom.
Napajalni priključki:
Priključite vir enosmernega napajanja na priključek DC+ (5) in povratni tok na priključek DC- (22). Odvisno od postavitve in trenutnih obremenitev se lahko pozitivne in negativne povezave povežejo in izvedejo s posameznimi žicami nazaj v blok ali vir napajanja.
