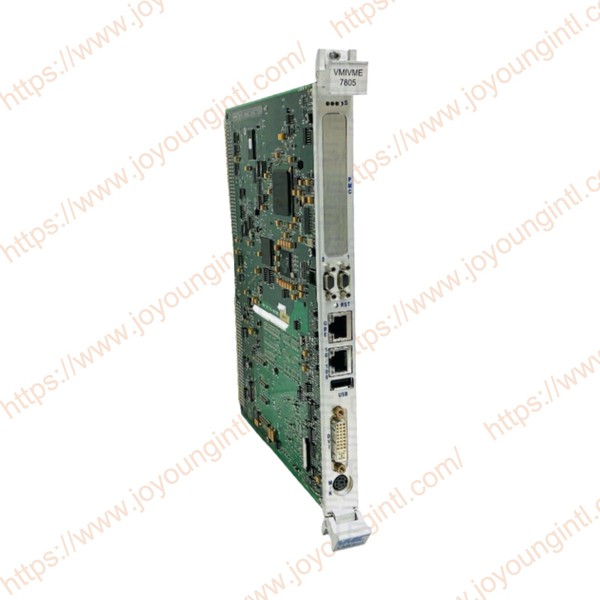

GE Fanuc VMIVME7805 VMIVME-7805

VMIVME-7805 je procesor Pentium 4-M z vsemi funkcijami, združljiv s procesorjem-M, v eni-reži, pasivno hlajen, faktor oblike Eurocard, ki uporablja napredno tehnologijo Intelovega nabora čipov 852GM, ki poganja sprednjo-stopnjo vodila 400 MHz. VMIVME-7805 je združljiv s specifikacijo VMEbus Rev. C.1 in ima pregleden most PCI-to-VMEbus, ki plošči omogoča, da deluje kot sistemski krmilnik ali periferni CPE v sistemih z več CPU.

VMIVME-7805 ponuja funkcije, ki jih običajno najdemo v namiznih sistemih, kot so:

• Do 1 GB PC2100 DDR SDRAM

• Vgrajena-podpora za SVGA s 4 Mbajti predpomnilnika zaslona DRAM

• Dva vgrajena-krmilnika Ethernet (eden podpira Gigabit Ethernet, drugi podpira 10/100 Mbit Ethernet)

• Podpora za pogon IDE (VMEbus P2)

• Podpora za disketni pogon (VMEbus P2)

• Dve visoko{0}}zmogljivi serijski vrati, združljivi s standardom 16550 (COM1 in COM2)

• Vrata USB na sprednji plošči Rev. 2.0

• Ura/koledar-realnega časa

• Stikalo za ponastavitev sprednje plošče

• Miniaturni zvočnik

• Vrata za tipkovnico/miško

VMIVME-7805 ponuja funkcije, uporabne za vdelane aplikacije, kot so:

• Podpora za vodilo I 2C

• Oddaljeni ethernetni zagon

• Do 1 GB zagonskega CompactFlash (izbirno)

• Štirje -programirljivi časovniki za splošne namene (dva 16-bitna in dva 32-bitna)

• Programsko{0}}izbirni nadzorni časovnik s ponastavitvijo

• 32 kbajtov ne-hlapnega SRAM-a

Poleg tega VMIVME-7805 ponuja razširitveno mesto PMC z dostopom s sprednje plošče. VMIVME-7805 je sposoben izvajati številne današnje vgrajene operacijske sisteme, kot so VxWorks, QNX, Solaris, LynxOS S in Microsoftov Windows XP.

VMIVME-7805 je primeren za uporabo v različnih aplikacijah, kot so telekomunikacije, simulacija, instrumentacija, industrijski nadzor, nadzor in spremljanje procesov, tovarniška avtomatizacija, avtomatizirani testni sistemi, sistemi za pridobivanje podatkov in povsod, kjer je zaželena največja zmogljivost obdelave v eni reži VMEbus.

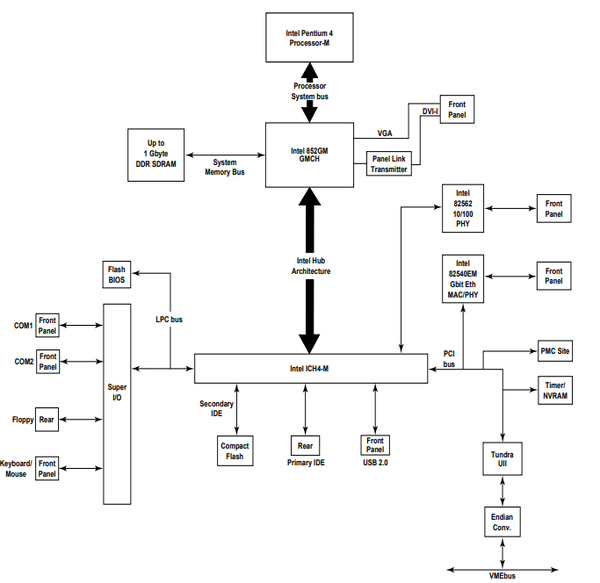

VMIVME-7805 vključuje najnovejšo tehnologijo nabora čipov Intel, 852GM. Nabor čipov Intel 852GM je optimizirana integrirana grafična rešitev s sistemskim vodilom 400 MHz in integriranim 32-bitnim 3D jedrom pri 133 MHz s tehnologijo dinamičnega video pomnilnika (DVMT). Nabor čipov ima zasnovo z nizko porabo energije, napredno upravljanje porabe energije in podpira do 1 GB sistemskega pomnilnika DDR. 852GM je komponenta vozlišča grafičnih pomnilniških krmilnikov (GMCH), ki zagotavlja vmesnik procesorja, vmesnik sistemskega pomnilnika (DDR SDRAM), vmesnik zvezdišča, CRT, LVDS in ena vrata DVO.

Ključne značilnosti za 852GM:

• Krmilnik sistemskega vodila procesorja 400 MHz

• Vmesnik grafičnega krmilnika

• Dvo{0}}kanalni 18-bitni vmesnik LVDS za podporo plošče TFT

• En digitalni video izhod

• Podpira pomnilniško tehnologijo DDR200/266 MHz

• Hi-hitri pospešeni vmesnik arhitekture vozlišča za komunikacijo z ICH4-M (I/O krmilnik)
