Predstavitev izdelka

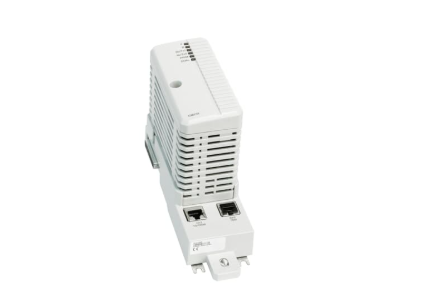

CI871AK01 3BSE092693R1 je komunikacijski vmesnik AC 800M, ki se povezuje z napravami PROFINET IO prek Etherneta. Osnovna plošča TP867 ima dva priključka RJ45 Ethernet, vendar se za povezavo PROFINET IO uporablja samo priključek CH1, ki podpira 100 Mbps. Ethernet kabel mora biti povezan z omrežjem PROFINET IO prek stikala Ethernet.
Tehnične specifikacije
|
Izdelava |
ABB |
|
Model |
CI871AK01 |
| Številka dela | 3BSE092693R1 |
|
Opis |
Profinet IO vmesnik |
|
Izvor |
Švedska |
|
Dimenzija |
21*16*9 cm |
|
Teža |
0,7 kg |
Podrobnosti izdelka
Razširitvena enota CI871AK01 3BSE092693R1 vsebuje logiko CEX-Bus, komunikacijsko enoto in pretvornik DC/DC, ki napaja zahtevano napetost iz +24 V napajanja prek CEX-Bus.
Modul CI871A bo deloval samo s sistemom 800xA 6.0.3.3, 6.1.1 in naslednjimi različicami
Paket vključuje:
- CI871A, komunikacijski vmesnik
- TP867, osnovna plošča
Združljivo samo z 800xA 6.0.3.3 in 6.1.1, Compact Control Builder 6.0.0-3 in 6.1.1 ter novejšimi.
Lastnosti in prednosti
*Povezuje naprave PROFINET IO prek Etherneta
Okolje in certificiranje:
| Temperatura, delovanje | 0 do +55 stopinj (+32 do +131 stopinj F) |
| Temperatura, shranjevanje | -40 do +70 stopinj (-40 do +158 stopinj F) |
| Nadmorska višina | 2000 m v skladu z IEC/EN 61131-2 |
| Stopnja onesnaženosti | Stopnja 2 po IEC/EN 61131-2 |
| Zaščita pred korozijo | G3 skladen z ISA 71.04 |
| Relativna vlažnost | 5 do 95 %, brez-kondenzacije |
| Zaščitni razred | IP20 v skladu z EN60529, IEC 529 |
| Oznaka CE- | ja |
| Električna varnost | UL 61010-1, UL 61010-2-201 |
| Nevarna lokacija | UL 60079-15, cULus razred 1, cona 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| Pomorska spričevala | DNV-GL (v teku: ABS, BV, LR) |
| Skladnost z RoHS | DIREKTIVA/2011/65/EU (EN 50581:2012) |
| Skladnost z OEEO | DIREKTIVA/2012/19/EU |
