Predstavitev izdelka

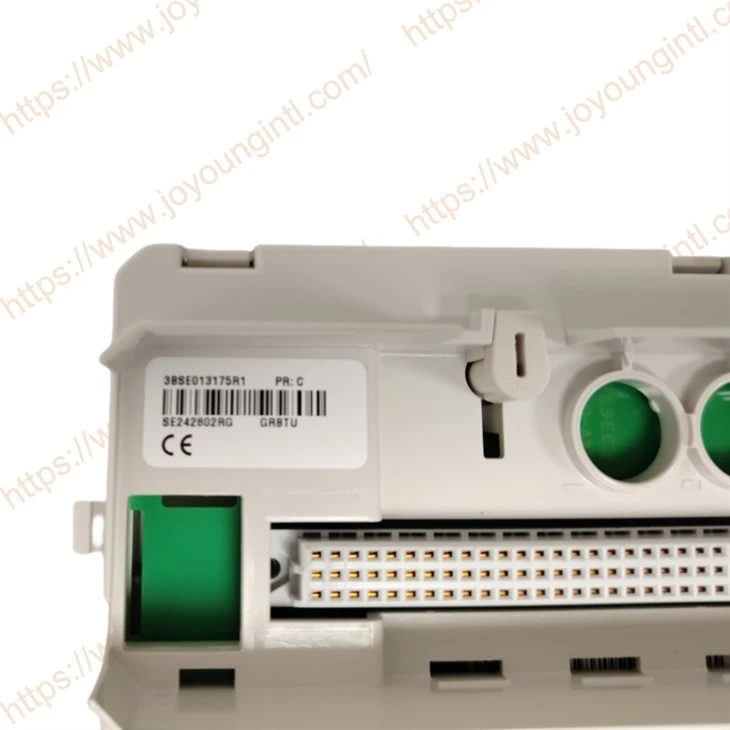

ABB GRBTU-01 (referenčna številka 3BSE013175R1)je terminalska enota krmilnega sistema industrijske avtomatizacije ali modulna zaključna enota (MTU). Terminalna enota je običajen element v sistemih industrijske avtomatizacije, vključno z DCS (distribuiranim nadzornim sistemom), PLC (programabilnim logičnim krmilnikom) in sistemi fieldbus. Deluje kot povezava med modulom in hrbtno ploščo omare ter zagotavlja vhodno moč, prenos signala in sistemske vmesnike za krmilni modul.
Tehnične specifikacije
|
Izdelava |
ABB |
|
Model |
GR BTU-01 |
| Številka dela | 3BSE013175R1 |
|
Opis |
Terminalna enota modula |
| Vhodna napetost | 24 V DC |
| Delovno temperaturno območje | -20 stopinj ~ +70 stopinj |
|
Izvor |
Švedska |
|
Dimenzija |
16*15*8 cm |
|
Teža |
0,42 kg |
Tehnične lastnosti
1 . Podpora za komunikacijo in protokol
Podpira običajne industrijske protokole (kot so Modbus TCP/RTU, PROFINET, PROFIBUS DP, IEC 61850 itd., odvisno od konfiguracije vdelane programske opreme/aplikacije).
Na voljo je več fizičnih vmesnikov, kot so vmesniki Ethernet RJ45, RS-485 in Profibus.
2. Modularna zasnova namestitve
Kompaktna velikost in lahka oblika, primerna za namestitev na DIN letev ali v krmilne omare.
Nekatere različice aplikacij je mogoče neposredno integrirati v ABB CPS/DCS/PLC arhitekturo prek omarice.
3. Industrijska{1}}uporabnost
Zasnova napajalnika 24 V DC, primerna za napajalni sistem industrijskih krmilnih omar.
Ima stopnjo zaščite IP20 in je primeren za splošna industrijska notranja okolja.
4. Razširljivost in združljivost
Lahko se poveže z različnimi-napravami na kraju samem, da se vzpostavi podatkovna povezava med lokalnim V/I in centralnim nadzornim sistemom.
Funkcionalne prednosti
✔ Zmožnost pretvorbe in integracije protokola
Modul GR BTU-01 3BSE013175R1 omogoča interoperabilnost med protokoli, ki jih uporablja -oprema na lokaciji (kot je Modbus/Profibus/IEC 61850 itd.), in protokoli, ki jih zahteva nadzorni sistem, s čimer se zmanjšajo izzivi združljivosti med-opremo na lokaciji in glavnim omrežjem.
✔ Podpira več omrežnih topologij
Modul GR BTU-01 3BSE013175R1 združuje več komunikacijskih vmesnikov in fizičnih vrat ter se lahko poveže z ethernetom, serijskimi vodili in omrežji fieldbus, kar zagotavlja prilagodljivo metodo konfiguracije na mestu-.
✔ Združevanje podatkov na robu sistema
GR BTU-01 3BSE013175R1 lahko služi kot oddaljena točka za zbiranje podatkov ali posrednik robnega protokola, ki združuje in organizira podatke iz več-naprav na mestu in jih prenaša v glavni nadzorni sistem. To pomaga zmanjšati obremenitev in kompleksnost glavnega omrežja.
✔ Prilagodljiva namestitev in uvajanje
Kompaktna zasnova in standardni napajalni/komunikacijski vmesniki olajšajo namestitev znotraj nadzorne omare in olajšajo integracijo v obstoječe nadzorne sisteme.
Uporabite ABB GRBTU-01 skupaj z ABB LDGRB-0.1.
V sistemih za avtomatizacijo ABB (kot je arhitektura V/I AC 800M / S800), ko je treba sestaviti celotno V/I omaro ali porazdeljeno krmilno vozlišče, sta GRBTU-01 in LDGRB-01 pogosto dve ključni enoti, ki se uporabljata skupaj. Opravljajo različne električne/bus zaključne funkcije in funkcije zaščite celovitosti sistema.
GRBTU-01 (zaključna enota modula)
Kot terminalska enota modula se v glavnem uporablja za zaključek signala, električni vmesnik, ce in premostitev moči znotraj stojala krmilnega sistema.
Običajno se nahaja v glavnem krmilnem omari ali sistemu glavne hrbtne plošče in zagotavlja poenotene povezovalne terminale in funkcije premostitve signalov za V/I module, komunikacijske module itd.
Ta enota zagotavlja, da so signali, napajanje in logične povezave med modulom in krmilnim sistemom stabilne in zanesljive.
LDGRB-01 (lokalni distribucijski terminal vodila / I/O modul)
LDGRB-01 je enota, posebej zasnovana za zaključek V/I vodila S800 lokalnih distribucijskih enot ali za analogne/digitalne V/I funkcije.
Njegova glavna funkcija je izvajanje ujemanja zaključkov za V/I vodilo.
