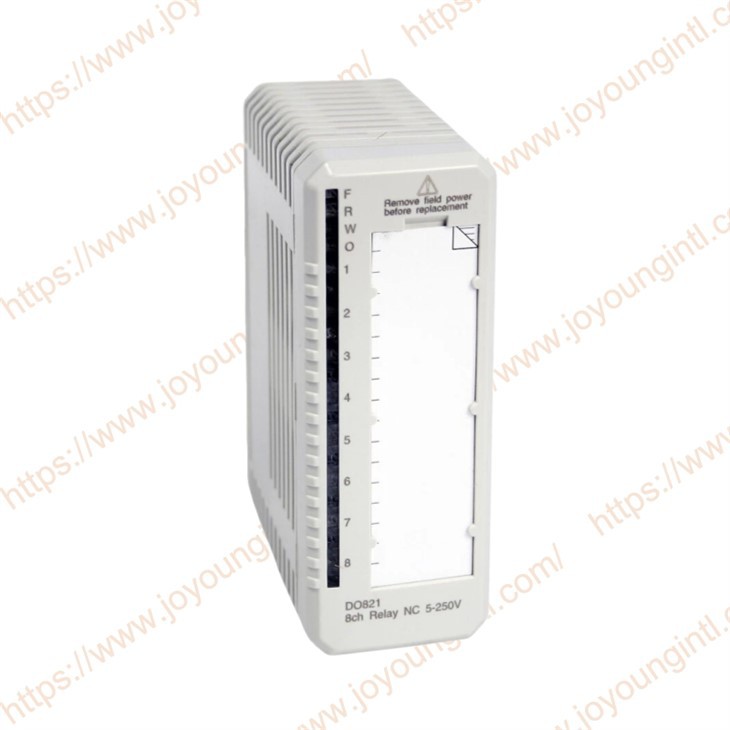

DO821 3BSE013250R1 Digitalni izhodni rele 8 kanalov

Modul DO821 3BSE013250R1 je idealna izbira za gradnjo zanesljivih sistemov industrijske avtomatizacije. Njegove zmogljive zmogljivosti pogona in prilagodljiva izbira napetosti (24/48 V DC) omogočajo njegovo široko uporabo v kritičnih sektorjih, kot so avtomatizacija procesov, proizvodnja, energetika, obdelava vode ter nafta in plin. Ne glede na to, ali krmilite preprost zagon/ustavitev črpalke ali več aktuatorjev na kompleksni proizvodni liniji, DO821 zagotavlja, da se ukazi izvajajo natančno in zanesljivo.

DO821 je 8-kanalni 230 V ac/dc relejni (NC) izhodni modul za V/I S800. Največja izhodna napetost je 250 V ac in največji trajni izhodni tok je 3 A. Vsi izhodi so posamično izolirani. Vsak izhodni kanal je sestavljen iz optične izolacijske pregrade, LED za indikacijo izhodnega stanja, gonilnika releja, releja in zaščitnih komponent EMC. Nadzor napajalne napetosti releja, ki izhaja iz 24 V, distribuiranega na ModuleBus, daje signal napake, če napetost izgine, in opozorilna LED se vklopi. Signal napake je mogoče prebrati prek ModuleBus. Ta nadzor je mogoče omogočiti/onemogočiti s parametrom.

Tehnične specifikacije

Specifikacije atributov
Model izdelka DO821
Številka naročila 3BSE013250R1
Vrsta izdelka Digitalni izhodni modul
Število kanalov 8
Vrsta izhoda Tranzistorski izhod (ponor/vir)
Nazivna izhodna napetost 24 V DC (10.2 - 75 V DC)
Največji izhodni tok na kanal 0,5 A
Največji skupni izhodni tok modula 4 A
Metoda izolacije: izolacija kanala od vodila hrbtne plošče, izolacija med-kanalne skupine
Poraba energije (zadnja plošča 5 V) običajno 0,5 W
Združljivi krmilniki serije ABB AC 800M
V/I serija ABB S800 V/I
Podprta-hot Swap
Električni priključki prek odstranljivega sprednjega priključka
Varnostni certifikati CE, UL, ATEX, IECEx itd. (Odvisno od dejanske oznake izdelka)
