07 AI 91 GJR5251600R0202 uporablja en naslov modula (številko skupine) v območju vnosa besede. Vsak od 8 kanalov uporablja 16 bitov. Enota se napaja z 24 V DC. Povezava sistemskega vodila CS31 je električno izolirana od preostalega dela enote. Modul ponuja več diagnostičnih funkcij. Diagnostične funkcije izvedejo samo-kalibracijo za vse kanale.

Analogni vhodni modul 07 AI 91 se uporablja kot oddaljeni modul na sistemskem vodilu CS31. Ima 8 analognih vhodnih kanalov z naslednjimi funkcijami:

• Kanale je mogoče konfigurirati v parih za povezavo naslednjih senzorjev temperature ali napetosti:

• ± 10 V / ± 5 V / ± 500 mV / ± 50 mV

• 4...20 mA (z zunanjim uporom 250 Ω)

• Pt100 / Pt1000 z linearizacijo

• Termoelementi tipov J, K in S z linearizacijo

• Uporabljajo se lahko le električno izolirani senzorji.

• Razpon ± 5 V se lahko uporablja tudi za merjenje 0..20 mA z dodatnim zunanjim uporom 250 Ω.

• Konfiguracija vhodnih kanalov, kot tudi nastavitev naslova modula, se izvaja z DIL stikali.

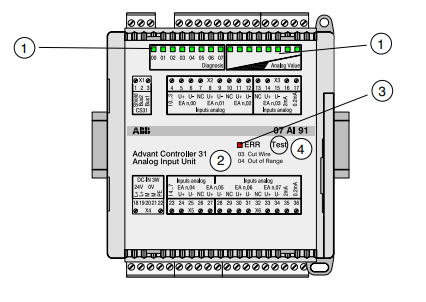

Zasloni in upravljalni elementi na sprednji plošči:

①8 zelenih LED za izbiro kanala in diagnozo, 8 zelenih LED za analogni prikaz vrednosti enega kanala

②Seznam diagnostičnih informacij v zvezi z diodami LED, kadar se uporabljajo za prikaz diagnoze

③Rdeča LED za sporočila o napakah

④Gumb Test

Električni priključek:

07AI91 GJR5251600R0202 je nameščen na DIN letev (15 mm visoko) ali s 4 vijaki. Naslednja slika prikazuje električno povezavo vhodnega modula.

Diagnoza in prikazi:

Modul 07 AI 91 ponuja naslednje diagnostične funkcije:

• Zaznavanje odprtega tokokroga pri povezavi za uporovne termometre ali termočlene Pt100/Pt1000

• Shranjevanje in dajanje teh informacij na voljo ob priklicu (vrsta napake in lokacija napake)

• Prepoznavanje notranje napake modula

• Prepoznavanje napake pri prenosu

Če pride do ene od teh napak, bo zasvetila rdeča lučka za napake. Sporočilo o napaki se nato pošlje centralni enoti ali spojniku.
