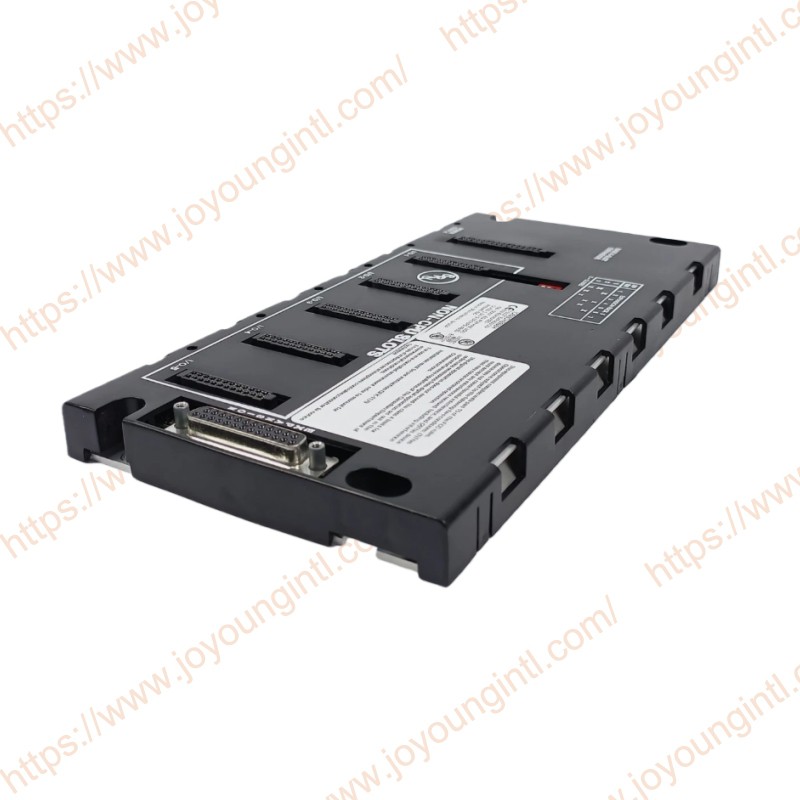

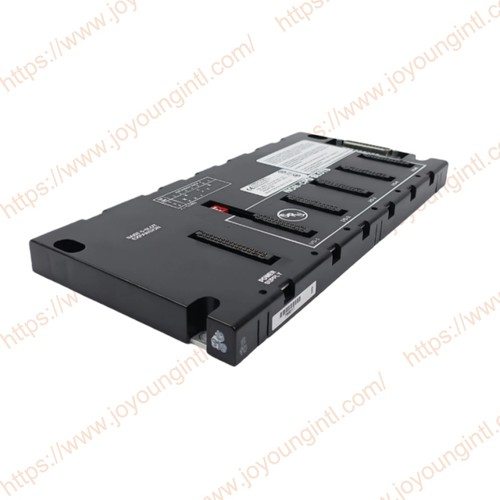

IC693CHS398 5-Razširitvena osnovna plošča

Zakaj izbrati IC693CHS398





Modularna širitev je jasno definirana.
Razširitvena osnovna plošča z režo IC693CHS398 5- je zasnovana kot razširitvena osnovna plošča za sistem PLC serije 90-30, ki se uporablja za namestitev dodatnih I/O modulov in funkcionalnih modulov, kar omogoča strukturi sistema, da doseže razširitev zmogljivosti ob ohranjanju izvirne arhitekture.

Struktura 5 reže, ki ustreza zahtevam za-razširitev srednjega obsega
Ta razširitvena osnovna plošča ponuja 5 standardnih rež za module, primernih za scenarije, kjer se število V/I točk postopoma povečuje, vendar obsežna-rekonfiguracija nadzornega sistema ni potrebna. Zagotavlja dobro prilagodljivost v fazi načrtovanja sistema.

Združljivost s strukturo platforme serije 90-30
Razširitvena osnovna plošča z režo IC693CHS398 5-je skladna z mehanskimi merami, postavitvijo vmesnika in načinom namestitve modula s serijo 90-30, kar omogoča preprosto integracijo in namestitev v obstoječe nadzorne omare ali sisteme.

Podpira razširitveno strukturo z več- ploščami. re
Prek razširitvenega vmesnika je to razširitveno osnovno ploščo mogoče združiti z glavno osnovno ploščo ali drugimi razširitvenimi osnovnimi ploščami, da tvorijo sistemsko strukturo z več- ploščami, ki zagotavlja osnovo za porazdeljeno postavitev nadzornega sistema.

Primeren za dolgotrajno-delovanje v industrijskih okoljih
Ta substrat je zasnovan s standardno industrijsko -strukturo, primerno za običajne načine namestitve v nadzorno omarico. Podpira dolgoročno-delovanje v običajnih industrijskih okoljskih pogojih.

Razširitev V/I nosilne zmogljivosti PLC sistema
Osnovna funkcija razširitvene osnovne plošče z režo IC693CHS398 5-je zagotoviti dodaten prostor za namestitev modulov za sistem PLC, kar omogoča vključitev več vhodnih, izhodnih ali specializiranih funkcijskih modulov v isti nadzorni sistem.

Kot fizična platforma med CPE in razširitvenim modulom
Ta razširitvena osnovna plošča ne sodeluje pri sami obdelavi krmilne logike. Namesto tega zagotavlja fizično in električno povezovalno osnovo za CPE za upravljanje razširitvenega modula, kar zagotavlja, da lahko sistem prepozna in pokliče modul.

Podpora implementaciji razširitvene-arhitekture na sistemski ravni
V sistemih z več-podploščami se lahko razširitvena osnovna plošča z režo IC693CHS398 5- uporablja kot del razširitvenega vozlišča in deluje v koordinaciji z glavno ploščo, da pomaga sistemu doseči porazdelitev V/I v-širšem obsegu.

Poenostavi postopek razširitve sistema in-spreminjanja na mestu
Ko so v obstoječem sistemu serije 90-30 potrebne dodatne kontrolne točke, je mogoče to razširitveno osnovno ploščo uporabiti za razširitev obstoječe strukture, s čimer se zmanjša potreba po prilagoditvah napeljave in programske strukture izvirnega sistema.

Primerno za fazno gradnjo ali obnovo
Pri projektih, pri katerih se nadzorni sistem izvaja in upravlja po stopnjah ali je podvržen postopni prenovi, se lahko razširitvena osnovna plošča z režo IC693CHS398 5- stalno uporablja kot razširitvena enota, pri čemer se ohranja doslednost strukture sistema.

*Kable, ki povezuje razširitvene osnovne plošče in osnovno ploščo CPE, ne sme biti več kot skupno 50 čevljev (15 metrov).

*Razširitvena osnovna plošča ne more stati sama. Povezan mora biti s sistemom, ki ima CPE. CPE je lahko v PLC-ju ali v osebnem računalniku, ki je opremljen z vmesniško kartico za osebni računalnik

*Največje dovoljeno število razširitvenih osnovnih plošč na sistem je odvisno od vrste procesorja, s katerim se uporabljajo. Za procesorje 331, 340 in 341 je največ 4. Za procesorje s številko 350 in višje je največ 7

*Vsaka razširitvena osnovna plošča ima 25-nožni ženski razširitveni konektor V/I vodila tipa D, nameščen na desnem koncu za povezavo z drugimi osnovnimi ploščami.

*Na voljo v dveh različicah; 5-režni (IC693CHS398) in 10-režni (IC693CHS392)

*Razširitvena hrbtna plošča ne podpira naslednjih inteligentnih opcijskih modulov: PCM, ADC, BEM330 in CMM311. Ti moduli morajo biti nameščeni v osnovno ploščo procesorja. Vse druge V/I in opcijske module je mogoče namestiti v katero koli vrsto omare.

*Vse razširitvene osnovne plošče morajo biti priključene na skupno ozemljitev

*Razširitvene osnovne plošče so enake fizične velikosti, uporabljajo isto vrsto napajalnikov in podpirajo iste V/I in opcijske module kot oddaljene osnovne plošče.

*Vsaka razširitvena osnovna plošča ima DIP stikalo za izbiro številke stojal.

✔ Razširitev sistema PLC serije 90-30: Primerno za scenarije, kjer mora obstoječi sistem CPE naložiti več V/I virov.
✔ Rešitev modularnega krmilnega sistema: omogoča prilagodljivo uporabo v več-zasnovah plošč.
✔ Mesto proizvodne linije za industrijsko avtomatizacijo: integrirano v nadzorne omare, stojala ali nadzorna okolja obdelovalnih strojev.
