Predstavitev izdelka

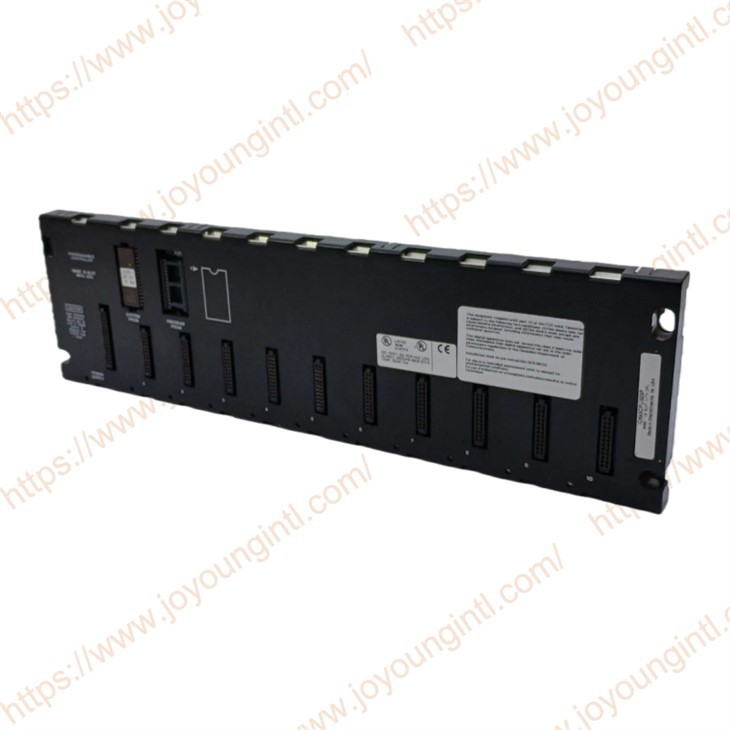

IC693CPU323 je osnovna plošča Turbo CPU z 10 režami v seriji GE Fanuc 90-30. Ima 10 V/I rež in 1 namensko napajalno režo ter je združljiv z več osnovnimi V/I moduli serije 90-30. Opremljen je samo z osnovnimi serijskimi komunikacijskimi vrati. Če je seznanjen z izbirnimi komunikacijskimi moduli, kot so Ethernet, Profibus in GCM, ga je mogoče povezati z ustrezno vrsto industrijskega omrežja, da se doseže podatkovna interakcija z drugimi krmilnimi napravami in zgornjimi računalniki ter se prilagodi komunikacijskim zahtevam različnih scenarijev.
Tehnične specifikacije
|
Izdelava |
GE |
|
Model |
IC693CPU323 |
| Številka dela | IC693CPU323 |
|
Opis |
10-REŽNA PODSTAVKA s CPE |
|
Izvor |
ZDA |
|
Dimenzija |
30*25*5 cm |
|
Teža |
0,55 kg |
IC693CPU323 Glavne funkcionalne značilnosti
Izvajanje in nadzor programa
Bodite odgovorni za-hitro skeniranje in izvajanje nadzornih programov, ki so jih napisali uporabniki (lestvični diagrami, seznami stavkov, diagrami funkcijskih blokov itd.).
Zagotavlja obsežen in zmogljiv nabor navodil, ki podpira zapletene logične, matematične operacije, manipulacijo podatkov in nadzor procesov.
Spomin
Pomnilnik uporabniškega programa: zagotavlja velik-prostor za shranjevanje 64K bajtov, ki se uporablja za shranjevanje kompleksne krmilne logike in sistemske konfiguracije.
Pomnilnik podatkovnega registra: Zagotavlja 32K bajtov prostora za shranjevanje, ki ponuja dovolj prostora za shranjevanje velikega števila spremenljivk, nizov in procesnih podatkov.
Vrsta pomnilnika je RAM + rezervna litijeva baterija. Uporabniške programe je mogoče shraniti v notranji-obstojni pomnilnik (flash pomnilnik).
Vgrajen-komunikacijski vmesnik
Vmesnik Ethernet: vključuje vrata Ethernet 10Base-T (vmesnik RJ-45). To je njegova najbolj izrazita lastnost.
Podpira protokol SRTP (GE's namenski industrijski ethernetni protokol) za visoko{0}}hitro izmenjavo podatkov z višjimi računalniki (HMI/SCADA), delovnimi postajami za programiranje in drugimi napravami,-ki podpirajo SRTP.
Podpira funkcijo strežnika Modbus TCP, kar omogoča standardizirano komunikacijo s programsko opremo ali napravami tretjih-izdelovalcev, ki podpirajo Modbus TCP (kot so napredni sistemi HMI, MES).
IC693CPU323 Konfiguracija in programiranje
Programska oprema za programiranje
Uporabite Proficy Machine Edition (PME) za konfiguracijo strojne opreme, pisanje programov, odpravljanje napak in prenos. Lahko se poveže prek serijskih vrat ali ethernetnih vrat.
Konfiguracija omrežja
V programski opremi PME je treba konfigurirati edinstven naslov IP, masko podomrežja in prehod za CPU323, da olajšate komunikacijo Ethernet.
Fizične in namestitvene specifikacije
Zunanje mere: Standardni CPE modul serije 90-30 z eno režo, vendar je zaradi kompleksnih funkcij običajno nekoliko daljši od osnovnega CPE.
Mesto namestitve: Nameščen mora biti v skrajno levo režo lokalnega omare PLK serije 90-30.
Indikatorska lučka stanja: plošča je opremljena z več LED indikatorskimi lučkami, vključno z:
RUN/STOP: Stanje delovanja/ustavljanja
BATT: Nizka napolnjenost baterije
NAPAKA: Prikaz napake
COM1: dejavnost serijske komunikacije
COM2 (ETH): povezava z ethernetnimi vrati/indikator statusa dejavnosti
Baterija: Litijeva baterija se uporablja za-za shranjevanje podatkov RAM-a in r-časovne ure.
Tehnični parametri delovanja
Hitrost skeniranja: Običajni čas skeniranja je 0,4 milisekunde na K logično navodilo, kar spada v-zmogljivost višjega razreda v seriji 90-30.
Zmogljivost razširitve: Priključite lahko do 2 razširitveni omari (z uporabo razširitvenega kabla IC693CBL3xx) in upravljate lahko skupno 3 omare.
Komunikacijska vrata
1 x 10 BASE-T Ethernet vrata (RJ-45)
1 x RS-232/485 preklopna serijska vrata (9-polni D tip)
Podprti protokoli: SRTP, Modbus TCP, FTP (Ethernet konec); SNP, Modbus RTU (serijski terminal)
Tipična področja uporabe
Ta CPE je primeren za kompleksne aplikacije, ki zahtevajo visoko{0}}zmogljiv logični nadzor, integracijo podatkov-na tovarniški ravni in omrežno upravljanje, kot so:
Ve-center za ravnanje z materialom in distribucijo
Kompleksne proizvodne montažne linije in montažne linije
Sistem za spremljanje procesa, ki ga je treba integrirati s tovarniškim informacijskim omrežjem (IT sistem)
Kot osrednja glavna postaja srednje{0}}razdeljenega nadzornega sistema.
