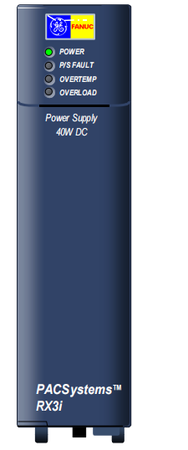

IC695PSD140 RX3I Večnamensko napajanje

▪ +5.1 vdc izhod

▪ +24 vdc izhod iz izhoda, ki ga lahko uporabite za napajanje na izhodnih relejskih modulih

▪ +3.3 vdc. Ta izhod notranje uporabljajo moduli RX3I s kataloškimi številkami IC695

Večnamensko napajanje IC695PSD140 je primeren za uporabo pri aplikacijah za skupno rabo in odvečnost. Namestiti ga je treba v univerzalni povratni letali Pacsystems RX3I (IC695 kataloška številka). Uporablja se lahko kot edini napajalnik v hrbtni ravni ali v kombinaciji z do tremi dodatnimi večnamenskimi napajalniki.

Tega napajanja ni mogoče uporabiti z napajalniki RX3I IC695PS040 ali IC695PSA040 v odvečnih ali povečanih načinih zmogljivosti. Lahko povzroči poškodbe opreme.

▪ Moč (zelena/jantar). Ko je ta LED zelena, kaže, da se moč dobavlja v ozadje. Ko je ta LED jantarna, se napajanje uporabi za napajanje, vendar je stikalo za napajanje izklopljeno.

▪ P/S napaka (rdeča). Ko je ta LED prižgana, kaže, da napajanje ni uspelo in ne daje več zadostne napetosti na hrbtni ravni.

▪ Nadzemno temperaturo (jantar). Ko je ta LED prižgana, kaže, da je napajanje blizu ali presega njegovo najvišjo delovno temperaturo.

▪ Preobremenitev (jantar). Ko je ta LED prižgana, kaže, da je napajanje blizu ali presega največjo izhodno zmogljivost na vsaj enem od njegovih izhodov.

Če je LED Rdeča P/S prižgana, napajanje ni uspelo in ne daje več zadostne napetosti na hrbtni ravni.

LED LED LED AMBER in preobremenitve, ki opozarjajo na visoko temperaturo ali pogoje visoke obremenitve. Tabela napak v CPU -ju prikazuje napako, če pride do kakršne koli okvare, preobremenitve ali P/S.

Terminali za +24 V in 24V Power, Ground in Move Disconnect sprejmejo posameznike od 14 do 22 AWG žic.

Stikalo za vklop/izklop je nameščeno za vrati na sprednji strani modula. Stikalo nadzoruje delovanje izhodov napajanja. Ne prekine moči črte. Zavihek, ki štrli poleg stikala, pomaga preprečiti, da bi ga slučajno vklopili ali izklopili.
