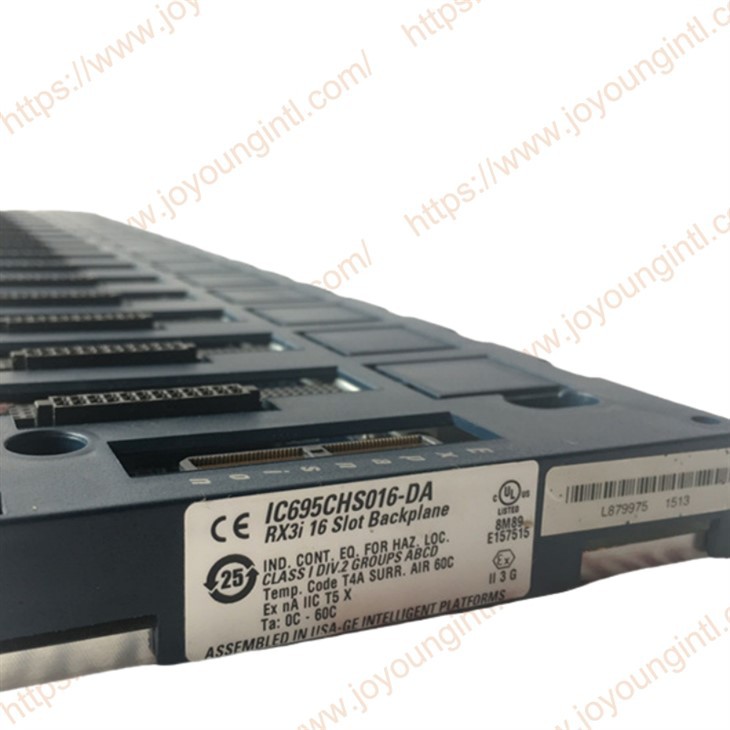

IC695CHS016 je 16-režni univerzalni modul hrbtne plošče za serijo GE Fanuc Pacsystems. IC695CHS016 je povratna letala z dvojnim vklopom, ki podpira serijske naprave PCI in High hitrost, kar omogoča prenos podatkov visokega hitrosti. Univerzalna hrbtna letala podpira razširitvene baze, ki lahko izboljšajo fleksibilnost in so primerne za več modelov CPU -jev. Ima široko združljivost in je za uporabnike primeren za nadgradnjo in širitev.
Tehnične specifikacije
|
Izdelava |
GE |
|
Model |
IC695CHS016 |
| Številka dela | IC695CHS016 |
|
Opis |
RX3I PAC sistem Univerzalna baza |
|
Izvor |
ZDA |
|
Dimenzija |
40*18*5cm |
|
Teža |
1,25kg |
Podrobnosti o izdelku
Sistem RX3I in njegove komponente veljajo za odprto opremo [z električnimi deli v živo, ki so lahko dostopni uporabnikom] in jih je treba namestiti v zaščitni ohišje ali vključiti v druge sklope, izdelane za varnost. Najmanj, ohišje ali sklopi morajo zagotoviti zaščito, ki je enakovredna ohišju NEMA/UL tipa 1 ali oceni IP20 (IEC60529). Ohišje mora biti sposobno ustrezno raztresti toploto, ki jo ustvarijo vse komponente, nameščene v notranjosti, tako da se nobene komponente pregrejejo. Za hlajenje je potreben najmanj 102 mm (4 palcev), kot je prikazano spodaj, za vse strani RX3I hrbtne plošče IC695CHS016. Morda bo potreben dodaten prostor, odvisno od količine toplote, ki jo ustvari oprema med delovanjem. Za informacije o zaprtih prostorih in odvajanju toplote glejte sistemski sistem Pacsystems RX3I, GFK-2314.
Nadloge IC695CHS016 morajo biti nameščene vodoravno, da ustrezajo specifikacijam izdelka in zanesljivosti, z zagotavljanjem ustreznega pretoka zraka okoli modulov. Druge montažne usmeritve lahko vplivajo na delovanje sistema in/ali zanesljivost in zato niso priporočljive.
Lokacije modulov v univerzalni hrbtni ravni IC695CHS016:
▪IC695 Napajalni moduli so lahko nameščeni v kateri koli reži. DC napajalniki IC695PSDX40 OCUBY 1 STORT. AC napajalniki IC695PSAX40 zasedejo 2 reže. IC694 in IC693 napajalnikov ni mogoče namestiti v univerzalne hrbtenice.
▪I/o in opcijske module je mogoče namestiti v katero koli razpoložljivo režo, razen reže 0, ki lahko sprejme samo napajalnike IC695 in razširitveno režo. Vsaka V/I reža ima dva konektorja, zato je v kateri koli V/I reži nameščen bodisi modul, ki temelji na PCI RX3I, ali serijski modul.
▪ Najbolj pravi reža je razširitvena reža. Uporablja se lahko samo za izbirni serijski modul za razširitev IC695LRE001.
▪ CPU RX3I je mogoče namestiti kjer koli v zadnji plošči, razen razširitvene reže. CPU moduli zasedajo 2 reže. Namestitev CPU-ja v režo 1 pomeni, da se lahko uporabi samo enoimenovano napajanje v reži 0. Uporabite lahko DC napajanje. Če mora aplikacija vzdrževati režo 1 CPU in uporabiti napajanje AC, mora biti napajanje AC nameščen v reži desno od CPU -ja RX3I v reži 1., preden se odločite, da bo CPU postavil v režo
Razen reže 1 je pomembno upoštevati naslednje:
▪Konfigurirana lokacija reže CPU se mora ujemati z resničnim lokacijo CPU -ja.
▪ Za zahtevo za storitev št. 15 (preberite vnos tabele napak v zadnjem času) in zahtevo za storitev #20 (prebrane tabele napak), lokacija napak v CPU je reža, kjer se nahaja CPU. Logika, ki dekodira vnose tabele napak, ki jih pridobijo te zahteve za storitve, bo morda treba posodobiti.
▪ComMreqs, usmerjen v sam CPU, morajo uporabiti pravilno referenco reže CPU.
▪ Osebe naprave je treba preveriti glede združljivosti z lokacijami reže CPU, razen reže 1.
▪Remote Series 90 PLC, ki uporabljajo kanale SRTP Commreqs pričakujejo, da bo CPU v reži 1 ali reži 2.
