Uvod izdelka
Pacsystems*RX3I IC695CPE305 lahko uporabite za izvajanje nadzora strojev, procesov in sistemov za ravnanje z materiali v realnem času. CPU komunicira s programerjem prek notranjega Ethernet vrat ali serijskega vrat. Komunicira z V/I in inteligentnimi možnostmi opcij prek dvojne PCI/serijske hrbtne plošče.
Tehnične specifikacije
|
Izdelava |
GE FANUC
|
|
Model |
IC695CPE305 |
| Številka dela | IC695CPE305 |
|
Opis |
Rx3i CPU Enojna reža w/ ethernet |
|
Izvor |
ZDA |
|
Dimenzija |
25 * 20 * 8 cm |
|
Teža |
0,55kg |
Podrobnosti o izdelku

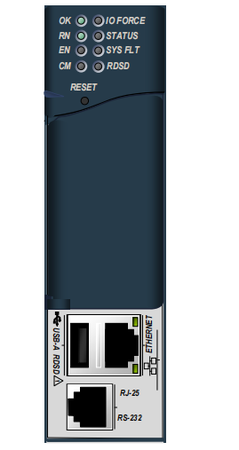

GE FANUC IC695CPE305 RX3I CPU Single Slot w/ Ethernet funkcije:
■ Vsebuje 5 mbytov uporabniškega pomnilnika in 5 mbytes nehlapnega bliskovnega uporabniškega pomnilnika.
■ Zadrževanje uporabniškega pomnilnika brez baterije.
■ Izbirni energijski paket,* ki pri izgubi energije sistema napaja CPU dovolj dolgo, da napiše uporabniški pomnilnik v nehlapno shranjevanje (NVS).
■ Konfiguracijski podatki in programski pomnilnik.
■ Programiranje v diagramu lestvice, strukturirano besedilo, diagram funkcijskega bloka in C.
■ Podpira samodejne simbolične spremenljivke, ki lahko uporabljajo katero koli količino uporabniškega pomnilnika.
■ Velikosti referenčnih tabel vključujejo 32kbit za diskretno %I in %Q in do 32kwords, vsaka za analogni %AI in %aq.
■ Podpira večino serij 90-30 modulov in razširitvenih regalov. Za podprte V/I, komunikacije, gibanje in inteligentne module glejte Priročnik za strojno in namestitev Pacsystems RX3I, GFK-2314.
■ Podpira do 512 programskih blokov. Največja velikost za blok je 128 kb.
■ serijsko pristanišče RS-232
■ Vgrajeni vmesnik Ethernet podpira največ dve povezavi programerja.
■ Modul vmesnika Ethernet na osnovi stojala (IC695ETM001) podpira celoten nabor funkcionalnosti Ethernet. Za podrobnosti glejte TCP/IP Ethernet Communications, GFK-2224.
■ Časovna sinhronizacija s časovnim strežnikom SNTP v omrežju Ethernet, kadar se uporablja z regalom Ethernet modul (IC695ETM001) različice 5.0 ali novejših.
■ Sposobnost prikazovanja serijske številke in kode datuma v podrobnostih informacij o napravi programerja.
■ Sposobnost prenosa aplikacij na in iz A in iz njih, združljive z RDSD-jem, združljivim z USB (naprave za shranjevanje snembilnih podatkov).
■ V skladu z Direktivo EU ROHS 2002/95/ES z uporabo naslednjih izjem, opredeljenih v prilogi: 7 (a), 7 (c) -i in III in 15.
Podatki o naročanju:
|
Opis
|
Kataloška številka
|
|
Rx3i 1,1GHz CPU
|
IC695CPE305
|
|
Standardne zaloge PWR
120/240VAC, 125VDC
24VDC
|
IC695PSA040
IC695PSD040
|
|
Večfunkcionalne zaloge PWR
120/240 VAC, 125 VDC
24 VDC
|
IC695PSA140
IC695PSD140
|
|
Rx3i Univerzalna povratna letala
7 reža
12 reža
16 reža
|
IC695CHS007
IC695CHS012
IC695CHS016
|
|
Baterija v realnem času
|
IC690ACC001
|
|
Rx3i CPU Energy Pack
|
IC695ACC400
|
|
Kabel za energijo
|
IC695CBL001
|
|
Kabel RS-232
|
IC693CBL316
|
|
OPOMBA: Za možnost konformnega premaza se za ceno in razpoložljivost obrnite na tovarno.
|
|
Zgodovina izdaje:
|
Kataloška številka
|
FW različica
|
Pripombe
|
|
IC695CPE305-ABAC
|
7.13
|
Odpravlja težave z logiko pisanje za Flash (zahteva za storitev 57).
|
|
IC695CPE305-ABAB
|
7.11
|
Rešuje vprašanja, podrobno opisana v GFK-2714A.
|
|
IC695CPE305-AAAA
|
7.10
|
Začetna izdaja.
|
