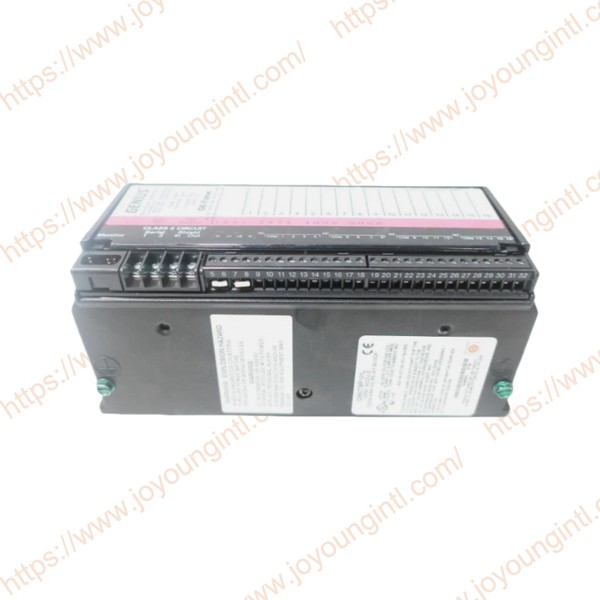

GENIUS BLOK GE IC660BBR101 IZH

IC660BBR101 Izhod blokirnega releja, normalno odprt, 16 tokokrogov. Relejni izhodni bloki zagotavljajo 16 izhodnih vezij v štirih neodvisnih skupinah s štirimi relejnimi-izhodi. Napajanje bloka je lahko 115 V ali 230 V AC. Obstajata dve vrsti relejnih izhodnih blokov:

Normalno-zaprt relejni izhodni blok (IC66*BBR100), normalno-zaprti kontakti

Normalno-odprt relejni izhodni blok (IC66*BBR101), normalno-odprti kontakti

Relejni bloki so združljivi s širokim naborom naprav za-nizko moč nadzora in prikazovanja, kot so releji, kontaktorji in svetilke. Izhodne naprave lahko delujejo v območju od 5 V do 250 V AC ali 5 V do 220 V DC in preklopijo do 60 vatov ali 125 VA.

Vsaka skupina štirih izhodov na relejnem bloku se lahko napaja iz ločenega vira AC ali DC. Izolacija od- do - skupine je 1500 voltov. Funkcije blokov vključujejo:

Privzete nastavitve-izhodne moči

Izhod Zadrži zadnje stanje ali privzeto

Vrsta redundance procesorja

Krmilni modul preklapljanja vodila

Ti bloki so združljivi samo z ročnimi-monitorji, označenimi s kataloško številko IC66*HHM501.

Za PLC serije IC697 morata biti CPE in programska oprema različice 2.0 ali novejše. Krmilnik vodila mora biti IC697BEM731C ali novejši.

Za PLC serije IC600 mora biti CPE rev. 105 ali novejša. Za PLC serije IC600 "Plus" je potrebna rev. 110 ali novejša. Programska oprema za programiranje mora biti rel. 4.02 ali novejša.

Za PLC serije IC550 mora biti CPE rev. 3.0 ali novejša. Programska oprema za programiranje mora biti rel. 2.01 ali novejša.

Vseh 16 relejnih-izhodov je normalno-odprtih ali normalno zaprtih, odvisno od različice bloka. Izhodi so združeni v štiri skupine po štiri releje. Vsaka skupina štirih si deli skupni vhodni terminal.

Vsako vezje ima svojo LED, ki prikazuje ukazano stanje tuljave. Logična '1', ki jo prejme CPE, povzroči, da blok napaja ustrezno tuljavo releja, '0' pa povzroči, da je tuljava deaktivirana. To ima nasprotne učinke na ta dva bloka. Ko je tuljava normalno-odprtega releja pod napetostjo, je rele pod napetostjo in kontakt releja se zapre. Ko je tuljava normalno{7}}zaprtega releja pod napetostjo, se kontakt releja odpre.

Relejni izhodni bloki zagotavljajo samo diagnostiko okvare EEPROM-a. Ni diagnostike, povezane s posameznimi vezji.

Konfiguracija IC660BBR101:

Najprej je treba blok konfigurirati z-ročnim monitorjem za:

Vnesite njegovo številko naprave (naslov serijskega vodila).

Vnesite njegovo referenčno številko (potrebno samo za PLly serije IC600 in IC550).

Opomba: Če je blok konfiguriran brez povezave, mora biti pravilno ozemljen in imeti 75 ohmski upor, nameščen na priključkih Serial 1 in Serial 2. Za navodila glejte uporabniški priročnik za diskretne in analogne V/I bloke. Preostale funkcije je mogoče konfigurirati bodisi z ročnim-monitorjem ali s pošiljanjem datagrama Write Configuration bloku iz gostitelja.
