Opis
Tehnične parametre
Predstavitev izdelka

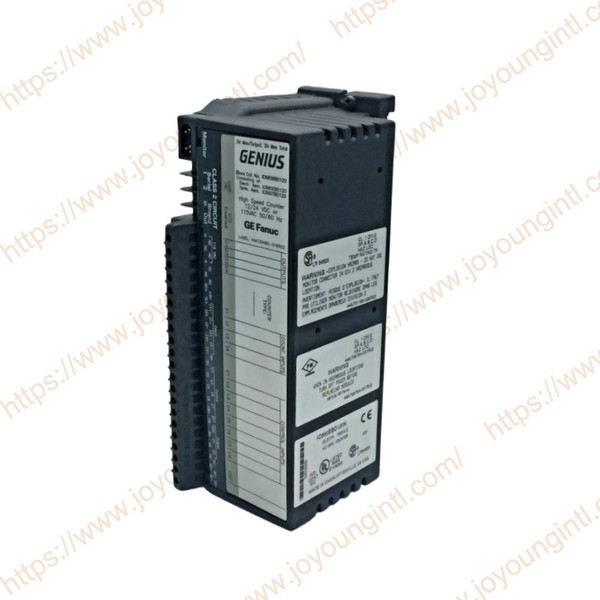

IC660BBD120 je -modul števca visoke hitrosti iz družine V/I Genius GE Fanuc. Ponuja enega, dva ali štiri števce različne kompleksnosti, vključno s štirimi enakimi, neodvisnimi enostavnimi števci, dvema enakima, neodvisnima srednje{4}}zapletenima števcema in enim kompleksnim števcem. -Števce visoke hitrosti je mogoče preprosto konfigurirati za štetje navzgor, navzdol ali v obe smeri ali izračunati razliko med dvema spreminjajočima se vrednostma.
Tehnične specifikacije
|
Izdelava |
General Electric (GE) |
|
Model |
IC660BBD120 |
| Številka dela | IC660BBD120 |
|
Opis |
Block High Speed Counter |
|
Izvor |
ZDA |
|
Dimenzija |
23*9*10 cm |
|
Teža |
1,8 kg |
Podrobnosti izdelka
-Blok števca visoke hitrosti (IC660BBD120) zagotavlja neposredno obdelavo hitrih impulznih signalov do 200 KHz za industrijske nadzorne aplikacije, kot so:
Turbinski merilnik pretoka
Preverjanje števca
Merjenje hitrosti
Ravnanje z materialom
Nadzor gibanja
Lastnosti IC660BBD120:
Funkcije blokov vključujejo:
12 vhodov in 4 izhodi, plus +5 voltov enosmerni izhod in izhod oscilatorja
Število na register časovne baze za vsak števec
Konfiguracija programske opreme
Diagnostika stikala ni uspela
Uporaba blokovnega napajanja 115 VAC in/ali 10 VDC do 30 VDC
Rezervno delovanje zunanje baterije
Vgrajena-zaščita pred prenapetostjo na izhodih
-Hitri števec lahko preprosto konfigurirate za štetje navzgor ali navzdol, za štetje navzgor in navzdol ali za štetje razlike med dvema spreminjajočima se vrednostma.
Blok ponuja 1, 2 ali 4 števce različne kompleksnosti:
Štirje enaki, neodvisni enostavni števci
Dva enaka neodvisna števca srednje zahtevnosti
En kompleksen števec
Neposredna obdelava pomeni, da lahko blok zazna vhode, šteje in se odzove z izhodi, ne da bi mu bilo treba komunicirati s CPE.
Ta blok zahteva ročni monitor različice 3.5 (IC66*HHM501D) ali novejšo. Za uporabo vseh funkcij, opisanih v tem podatkovnem listu, je potrebna različica HHM 4.0 ali novejša.
Za PLC serije IC600 je za bloke, dodeljene V/I referencam, potrebna različica krmilnika vodila IC66*CBB902G ali IC66*CBB903G ali novejša, da se zagotovi skladnost podatkov. Za bloke, dodeljene registrskemu pomnilniku, je mogoče uporabiti prejšnje različice krmilnikov vodila IC66*CBB902 in IC66*CBB903. Krmilnikov vodila IC66*CBB900 in IC66*CBB901 ni mogoče uporabiti s {-hitrostnim števcem.
