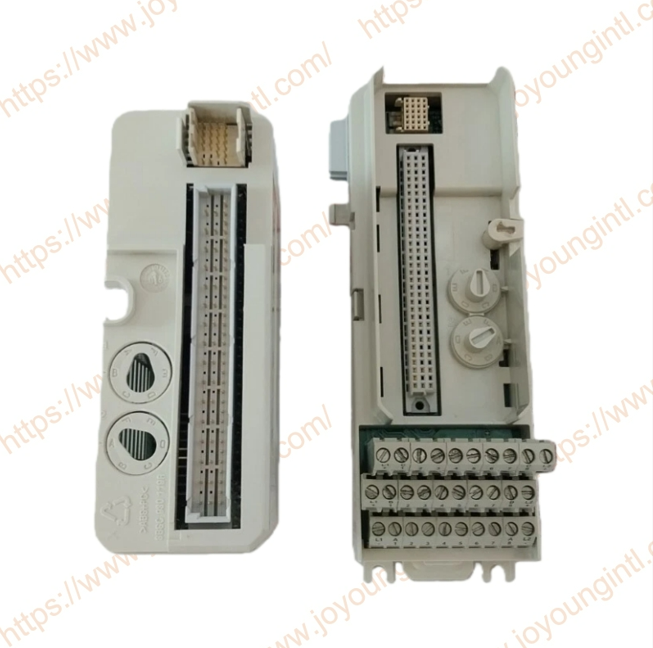

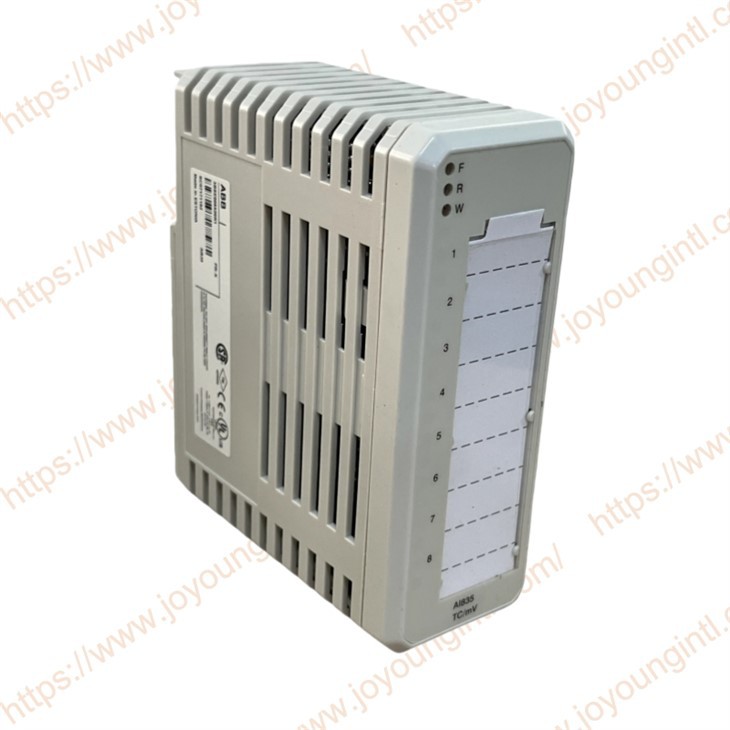

AI835 3BSE008520R1 analogni vhodni modul

8. kanal modula AI835 3BSE008520R1 je mogoče prilagodljivo konfigurirati za priključitev Pt100 RTD za merjenje temperature okolice na spojni omarici (tj. kompenzacija hladnega spoja), da se zagotovi natančnost meritev termoelementov. Kadar ta funkcija ni potrebna, se ta kanal lahko uporablja tudi kot običajni 8. merilni kanal.



AI835/AI835A ponuja 8 diferencialnih vhodnih kanalov za meritve termoelementa/mV. Merilna območja, ki jih je mogoče konfigurirati na kanal, so: -30 mV do +75 mV linearno ali tipi TC B, C, E, J, K, N, R, S in T, za AI835A, tudi D, L in U.



Eden od kanalov (kanal 8) je lahko konfiguriran za meritve temperature "hladnega spoja" (okolja) in tako služi kot CJ-kanal za Ch. 1...7.. Temperaturo spoja je mogoče izmeriti lokalno na vijačnih sponkah MTU ali na povezovalni enoti, ki je oddaljena od naprave.



Alternativno lahko fiksno temperaturo spoja za modul nastavi uporabnik (kot parameter) ali, za AI835, tudi iz aplikacije. Kanal 8 se lahko uporablja na enak način kot Ch. 1...7, kadar meritev CJ-temperature ni potrebna.



Osnovne informacije o izdelku
Model: AI835
Koda naročila: 3BSE008520R1
Proizvajalec: ABB
Serija izdelkov: AC 800M / serija Advant Controller I/O (pogosto uporabljena v sistemih 800xA)
Tip: Analogni vhodni modul
Ključne tehnične specifikacije
Število kanalov: 8 kanalov
Vrste vhodnih signalov:
Vhodna napetost (npr. 0–10 V, ±10 V)
Tokovni vhod (npr. 0/4–20 mA, 0–20 mA)
Posebne podprte vrste so odvisne od konfiguracije modula in načina ožičenja
Ločljivost: običajno 16-bitna (odvisno od konfiguracije sistema)
Izolacija: električno izolirana med kanali in vodilom hrbtne plošče za izboljšano odpornost proti hrupu
Natančnost: tipično ±0,1 % ali več (za podrobnosti glejte tehnični priročnik)
Napajanje: Napaja se s hrbtne plošče sistema (+5V, ±15V itd., napaja se iz omarice krmilnika)
Način montaže: montaža na DIN letev, za ABB V/I stojala (kot so TK807A, TK811A itd.)
