ABB 07KP93 GJR5253200R1161

Komunikacijski procesor 07 KP 93 GJR5253200R1161 je vmesniški modul z 2 serijskima vmesnikoma MODBUS RTU. Komunikacijski procesor omogoča povezavo zunanjih enot s sistemom Advant Controller 31 preko protokola MODBUS RTU.

Najpomembnejše lastnosti komunikacijskega procesorja 07 KP 93 GJR5253200R1161 so:

· 2 serijski vmesniki: uporabni v skladu z EIA RS-232 ali EIA RS-485 (COM3, COM4)

Možni načini delovanja:

COM3 COM4

Glavni podrejeni (glavni-glavni ne deluje)

Slave Master

Suženj Suženj

· Komunikacija z osnovnimi enotami AC 31 se izvaja s funkcijskimi bloki/veznimi elementi (glej tudi programsko opremo za programiranje 907 KP 93).

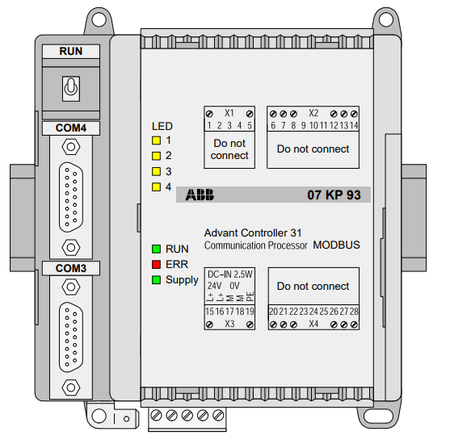

1 Montaža enote na DIN letev

2 Montaža enote z vijaki

3 6.3 mm Faston ozemljitveni terminal

4 24 V DC napajalna napetost

5 Serijski vmesnik COM3

6 Serijski vmesnik COM4

9 Omrežni vmesnik za osnovno enoto Advant Controller 31

10 Stikalo ni uporabljeno

11 LED zaslonov za sistemska sporočila. Za nadaljnje informacije glejte poglavje 7.3.4 Diagnoza

12 LED zaslonov za sistemska sporočila. Za dodatne informacije glejte poglavje 7.3.4 Diagnostika

Omrežni vmesnik:

Komunikacijski procesor 07 KP 93 GJR5253200R1161 lahko priključite na osnovne enote AC31 serije 90, ki imajo omrežni vmesnik. Ohišje komunikacijskega procesorja je z ohišjem osnovne enote AC31 povezano s snapfit povezavo. Električna povezava je preko 40-polnega trakastega kabla z vtičnim konektorjem, spajkanim na strani 07 KP 93.

Montaža razširitvenega ohišja:

1. Odstranite pokrov osnovne enote z omrežnega vmesnika.

2. Vtičnice 40-polnega trakastega kabla, pritrjenega na 07 KP 93, priključite na omrežni konektor osnovne enote.

3. Obe enoti postavite na ravno površino in ju potisnite skupaj, da se zaskočita.

4. Potisnite priključni del, da pritrdite ohišje na svoje mesto.

Električna izolacija in opombe o ozemljitvi:

Zaščitna ozemljitev je povezana s priključkom Faston 6,3 mm prek žice s prečnim-presekom 6 mm² (največja dolžina 25 cm).

Signali vmesnikov COM3 in COM4 so med seboj električno izolirani in tudi od notranje elektronike enote.

Podatki za naročanje:

Komunikacijski procesor 07 KP 93 R1161 Št. naročila GJR5 2532 00 R1161

Obseg dobave Komunikacijski procesor 07 KP 93 R1161 1 5-polni priključni blok (5,08 mm mreža), kabel vključno s sponkami za izdelavo

ozemljitveno povezavo

Št. naročila programske opreme GJP5 2072 00 R0102
