Osnovna enota 07 KR 91 deluje bodisi kot · vodilna enota v decentraliziranem sistemu avtomatizacije Advant Controller 31 ali kot · podrejena (oddaljeni procesor) v decentraliziranem sistemu avtomatizacije Advant Controller 31 ali kot · samostojna-osnovna enota.

Modul je na voljo v dveh različicah z napajalnima napetostima 24 V DC in 115/230 V AC:



Izdelava	ABB
Model	07KR91
Številka dela	GJR5250000R0303
Opis	Osnovne enote
Izvor	Nemčija
Dimenzija	15*15*12 cm
Teža	1,5 kg

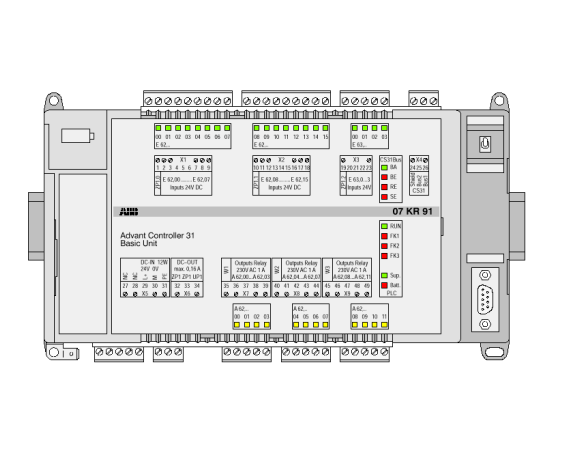

(1) Pritrditev naprave na DIN letev

(2) Pritrditev naprave z vijaki

(3) Faston ozemljitveni priključek 6,3 mm

(4) Priključek napajalne napetosti

(5) 24 V izhodna napetost za vhodno napajanje

(6) Predal za baterije

(7) 20 digitalnih vhodov v treh skupinah

(8) Dodelitev identifikatorjev za vnose

(9) 20 zelenih LED za digitalne vhode

(10) 12 digitalnih relejnih izhodov v 3 skupinah

(11) Dodelitev identifikatorjev za rezultate

(12) 12 rumenih LED za digitalne izhode

(13) Serijski vmesnik COM1 (programiranje, MMC)

(14) Priključek za sistemsko vodilo CS31

(15) Pokrov vmesnika za priklop komunikacijskih modulov (lahko se odstrani samo pri priklopu komunikacijskih modulov)

(16) Stikalo za delovanje RUN/STOP: Stikalo RUN/STOP se uporablja za zagon ali prekinitev obdelave uporabniškega programa.

(17) LED za sistemsko vodilo CS31

BA LED zelena Bus aktiven

BE LED rdeča Napaka vodila

RE LED rdeča Napaka daljinske enote

SE LED rdeča Napaka serijske enote

(18) LED za RUN in razrede napak

RUN LED zelena Uporabniški program

FK1 LED rdeča Usodna napaka

FK2 LED rdeča Resna napaka

Napaka rdeče luči LED FK3

(19) Druge LED

Napajanje LED zelena. Napajalna napetost na voljo

Rdeča lučka LED baterije ni učinkovita



07 KR 91 R303: (enake funkcije kot R202)

Naprava ima napajalno napetost 115/230 V AC. Za napajanje lastnih digitalnih vhodov zagotavlja 24 V izhodno napetost.



07 KR 91 R353: (enake funkcije kot R252)

Naprava ima napajalno napetost 24 V DC. Opremljen je z dodatnim vmesnikom za priklop komunikacijskih modulov (npr. . 07 KP 90).



Obe različici imata naslednje glavne značilnosti:

1. Glavne značilnosti

Obe različici modula imata:

· 20 digitalnih vhodov

· 12 digitalnih relejnih izhodov

· 1 štetni vhod za štetje frekvenc do 10 kHz

· 1 vmesnik sistemskega vodila CS31 za razširitev sistema.

· Serijski vmesnik COM1

-je nastavljen kot programski vmesnik

-lahko nastavite kot vmesnik ASCII za povezovanje perifernih naprav (npr. naprav MMC)

· Ura-za realni čas

· LED diode za prikaz digitalnih vhodnih in izhodnih signalov ter pogojev delovanja in sporočil o napakah

· Snemljivi vijačni-priključni bloki

· Pritrditev z vijaki ali s pritrditvijo naprave na DIN letev

· Litijevo baterijo 07 LE 90 lahko vstavite v predal za baterije

-shranite in varnostno kopirajte uporabniški program v RAM

-shranjevanje in varnostno kopiranje-podatkov, ki so dodatno shranjeni v RAM-u, npr. stanje zastavic

-varnostno-kopiranje ure in datuma (ura-realnega časa)

· Stikalo RUN/STOP za zagon in prekinitev izvajanja programa

· Obsežne diagnostične funkcije

-Samo-diagnostika osnovne enote

-Diagnoza sistemskega vodila CS31 in povezanih modulov



2. Načrtovanje projekta/zagon-

Pri načrtovanju projekta in zagonu-je treba upoštevati naslednje:

· Programiranje se izvaja s programsko opremo za programiranje AC31, ki jo je mogoče izvajati na komercialno dostopnih IBM-kompatibilnih osebnih računalnikih (glejte dokumentacijo za sistem za programiranje 907 PC 331)

· Procesor obdeluje uporabniški program v RAM-u. Prek serijskega vmesnika COM1 se naloži v RAM in se tam tudi spreminja. Dodaten ukaz za shranjevanje se uporablja za shranjevanje programa v Flash EPROM.

· Spletna sprememba programa. Dva obstoječa pomnilnika RAM omogočata hitro spreminjanje uporabniškega programa brez prekinitve delovanja (glej sistem za programiranje 907 PC 331).

· Preklapljanje med načini uporabe

-Samostojna-osnovna enota

-Osnovna enota glavnega vodila in

-Podrejena osnovna enota

Osnovna enota je ob dostavi nastavljena-na samostojno. Spreminjanje načina uporabe poteka v naslednjih treh korakih:

1. Spremenite sistemsko konstanto KW 00,00 v PLC-ju, glejte poglavje A7.3 (Dodatek), Sistemske konstante.

2. Shranite uporabniški program v Flash EPROM.

3. Aktivirajte nov način aplikacije tako, da:

-priklic menijske postavke Omogoči način PLC v sistemu za programiranje in testiranje ABB ali

-izvajanje toplega zagona oz

-izvajanje hladnega zagona.

· Nastavitev časa cikla, glejte poglavje A1 (Dodatek), Časi obdelave

· Naslavljanje, ko so priključeni oddaljeni moduli, glejte poglavje A2 (Dodatek), Naslavljanje
