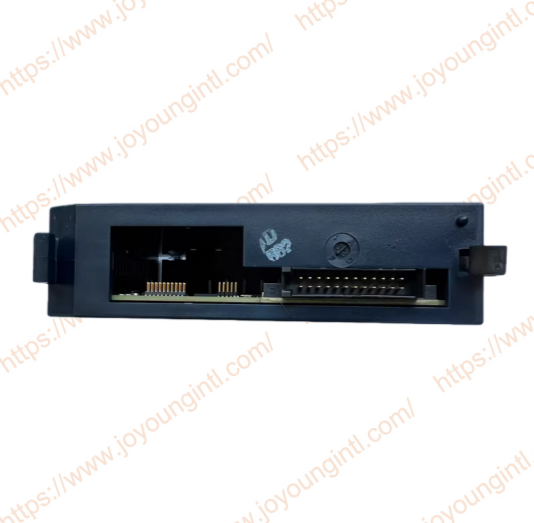

Predstavitev izdelka
Funkcije modula IC694ALG442: Izhode je mogoče konfigurirati tako, da zadržijo zadnje stanje ali da se ponastavijo na spodnji konec svojega obsega, če pride do prekinitve napajanja sistema. Izhode je mogoče konfigurirati tudi za delovanje v načinu rampe na ukaz iz aplikacijskega programa. V načinu ramp izhodni kanal preide na novo vrednost v določenem časovnem obdobju, namesto da bi takoj prevzel novo vrednost.
Tehnične specifikacije
|
Izdelava |
GE |
|
Model |
IC694ALG442 |
| Številka dela | IC694ALG442-CB |
|
Opis |
Analogni vhodni izhodni modul |
|
Izvor |
ZDA |
|
Dimenzija |
30*15*5 cm |
|
Teža |
0,55 kg |
Podrobnosti izdelka
IC694ALG442 Ključne značilnosti in specifikacije
1. Analogni vhodni kanal
Število kanalov: 4
Tip: Diferencialni vhod
Razpon signala (izbirna programska oprema, neodvisna konfiguracija za vsak kanal):
Napetost: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Tok: 0-20 mA, 4-20 mA (prek zunanjega natančnega upora 250 ohmov)
Ločljivost: 16 bitov (vključno z znaki)
Natančnost
±0,1 % celotnega obsega (napetostni način, 25 stopinj)
±0,2 % celotne lestvice (trenutni način, 25 stopinj)
Vhodna impedanca: > 1 MΩ (napetostni način); 250Ω (trenutni način, vgrajen-)
Hitrost vzorčenja: Vsi 4 kanali so bili skenirani v 10 ms.
2. Analogni izhodni kanal
Število kanalov: 2
Vrsta: izoliran izhod
Razpon signala (izbirna programska oprema, neodvisna konfiguracija za vsak kanal):
Napetost: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Tok: 0-20mA, 4-20mA
Ločljivost: 14 bitov (napetost), 13 bitov (tok)
Natančnost: ±0,2 % celotne lestvice (25 stopinj)
Nosilnost
Izhodna napetost: Minimalna obremenitev 1kΩ
Tokovni izhod: Največja obremenitev 600Ω
3. Splošne specifikacije
Izolacija
Med vhodnim kanalom in logiko hrbtne plošče: 500 V AC, traja 1 minuto.
Med izhodnim kanalom in logiko hrbtne plošče: 500 V AC, traja 1 minuto.
Opomba: Vhodni kanali niso izolirani drug od drugega in izhodni kanali niso izolirani drug od drugega. Med vhodnim in izhodnim kanalom ni izolacije.
Poraba energije: +5V DC (iz hrbtne plošče), največ 275 mA.
LED indikatorske lučke: indikatorske lučke stanja in napake so na voljo na modulu.
Povezava: Povežite se z terensko napravo prek snemljivega 40-polnega sprednjega priključka (običajno z uporabo IC693CBL311 ali podobnega kabla).
Konfiguracija: Konfigurirajte s programsko opremo PACSystems (kot je Proficy Machine Edition), brez potrebe po DIP stikalih strojne opreme. Vsi parametri (obseg, filtriranje, alarm itd.) se nastavijo preko programske opreme.
IC694ALG442 Prednosti in omejitve
Prednosti
Prihranek-prostora: Z integracijo vhodnih in izhodnih funkcij v eno se zmanjšata število modulov in velikost stojala.
Prilagodljivost: Vsak kanal je mogoče neodvisno konfigurirati kot napetostni ali tokovni način, ki se prilagaja različnim senzorjem in aktuatorjem.
Visoka natančnost: 16-bitna vhodna ločljivost zagotavlja odlično merilno natančnost.
Enostavna konfiguracija: Popolnoma{0}}konfigurirana programska oprema, ki poenostavlja nastavitev in vzdrževanje.
Omejitve/previdnostni ukrepi:
Ne-izolirani kanali: Med vhodnimi kanali, izhodnimi kanali ali med vhodom in izhodom ni izolacije. To je lahko omejitev v aplikacijah, kjer je visoka-napetost skupnega načina ali kjer je potrebna izolacija med kanali.
Odvisno od programske opreme in kablov: Uporabiti je treba pravilno programsko opremo za programiranje in namenske kable za sprednji priključek.
Stanje opuščenega: Ta modul je opuščen izdelek. Emerson je zamenjal linijo izdelkov RX3i s posodobljeno serijo.
