GE FANUC IC694BEM331 GENIUS BUS KRMILNIK

IC694BEM331 je vodilni krmilnik Genius. Vzpostavi lahko komunikacijo z do 31 V/I napravami Genius, v sistemu RX3i pa je možno namestiti do 8 teh modulov hkrati. Poleg povezovanja z moduli serije Genius lahko komunicira tudi z V/I omarami serije 90-70, V/I postajami za nadzor na terenu, ročnimi monitorji Genius in več gostitelji. Podpira tako globalne podatkovne kot podatkovne paketne komunikacijske metode in je združljiv z različnimi logikami interakcije industrijskih nadzornih podatkov.

Glavne značilnosti IC694BEM331

Modul ima na sprednji plošči dve indikatorski lučki, ki sta OK in COM.

Lučka OK bo ostala prižgana, ko bo-diagnostika ob vklopu uspešno zaključena, kar bo pokazalo, da modul deluje pravilno. Komunikacija je normalna, ko lučka COM sveti.

Lučka utripa, da označuje začasne napake, in ugasne, da označuje okvare vodila ali neuspešno pridobitev konfiguracije CPE, s čimer uporabniku pomaga pri odpravljanju težav.

Naprave, povezane z vodilom Genius, bodo temu modulu samodejno poročale o napakah, opozorilih in drugih informacijah za izboljšanje odkrivanja napak. Diagnostične informacije bodo shranjene v modulu, nato pa jih bo CPE samodejno pridobil.

Programska oprema za programiranje omogoča prikaz določenih napak v tabeli napak, kar osebju omogoča preprosto prepoznavanje in odpravljanje napak v komunikaciji in opremi.

Nastavitev je preprosta. Parametre je mogoče nastaviti z Proficy Machine Edition. Ni vam treba izvajati kompleksnega odpravljanja napak strojne opreme. Vdelano programsko opremo je mogoče tudi posodobiti, stanje pa je mogoče preveriti na daljavo, zato vam modulov ne bo treba pogosto odstranjevati. To zmanjša čas in stroške.

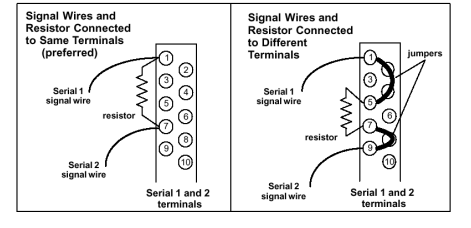

Vodilo mora biti zaključeno na obeh koncih s svojo karakteristično impedanco. Seznam primernih vrst kablov v uporabniškem priročniku sistema V/I in komunikacij Genius vključuje zahteve za zaključke za vsako vrsto kabla. Če je krmilnik vodila na koncu vodila, namestite upor z ustrezno impedanco preko njegovih priključkov Serial 1 in Serial 2, kot je prikazano spodaj.

Če morate zaključni upor namestiti čez priključke, ki se razlikujejo od tistih, ki se uporabljajo za signalne žice, pritrdite premostitvene žice med priključke signalnih žic in priključke upora, da preprečite, da bi vodilo ostalo nezaključeno, če odstranite sklop priključka. Če tega ne storite, bo prišlo do motenj celotnega vodila, kadar koli odstranite prednjo ploščo.
