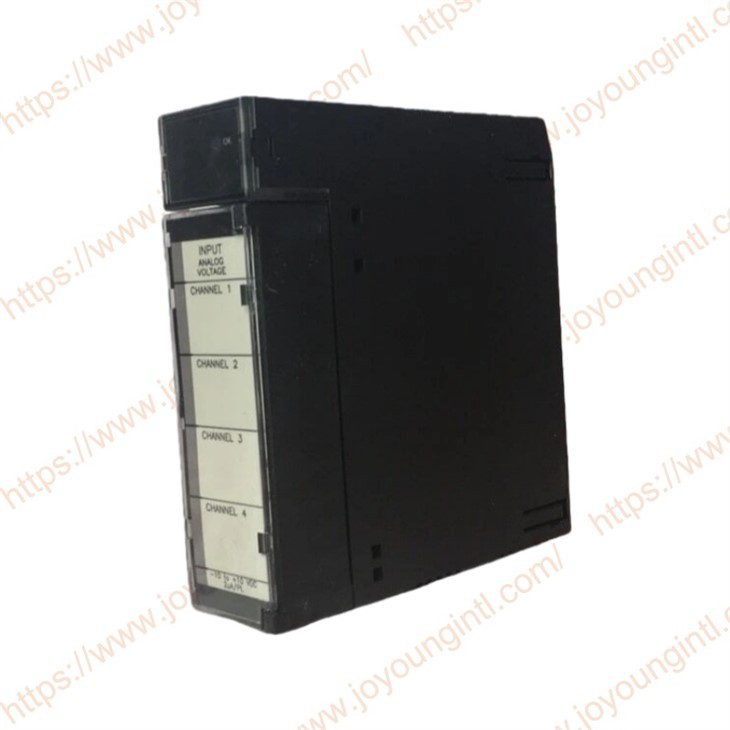

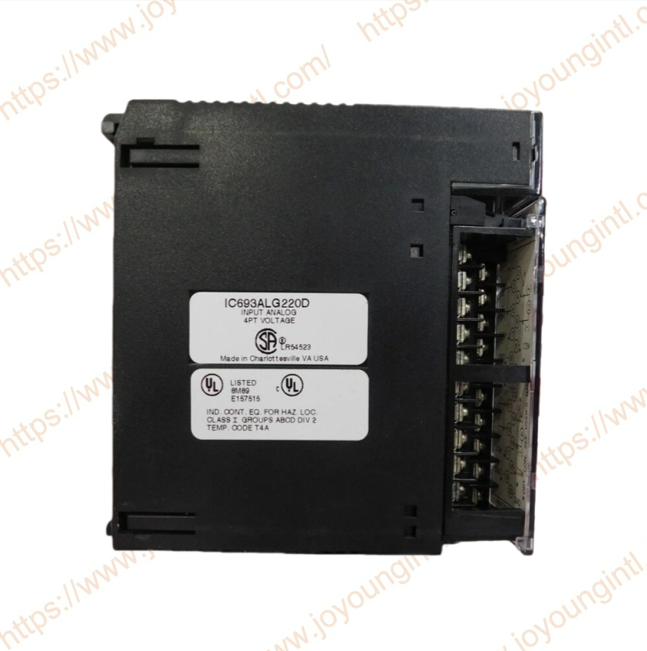

GE IC693ALG220 Analogni napetostni vhodni modul

IC693ALG220 4-Kanalni analogni napetostni vhodni modul za programabilni logični krmilnik serije 90-30 ponuja štiri vhodne kanale, od katerih lahko vsak pretvori analogni vhodni signal v digitalni signal za uporabo, kot to zahteva vaša aplikacija. Analogni napetostni vhodni modul lahko pretvori vhode v območju od -10 do +10 voltov. Hitrost pretvorbe za vsakega od štirih kanalov je ena milisekunda. To zagotavlja hitrost posodabljanja štirih milisekund za kateri koli kanal.

Lastnosti IC693ALG220:

V modulu je na voljo tudi način vnosa omejenega toka. Na uporabniku je na voljo mostiček
terminalski priključek za vsak kanal, ki se lahko uporabi za povezavo notranjega 250 ohmskega shunta
upor v vezje. Shunt upor učinkovito zagotavlja vhod toka od –40 do +40 mA
obseg. Vendar pa vhodni tok na splošno ne sme preseči ±20 mA, da preprečite samo-segrevanje
vhodnega upora in ustrezno izgubo natančnosti. Vhod 4 do 20 mA ustreza a
1 do 5 voltov vhod v napetostni vhodni modul; torej ločljivost vhoda 4 do 20 mA
signal je približno 10-bitni binarni (1 del v 1024). Ločljivost se lahko poveča na
približno 11 bitov (1 del v 2048) z uporabo natančnega 250 ohmskega upora namesto
skakalec. Zaradi upora napetostni vhodni modul vidi vhod 4 do 20 mA kot 2 do 10 voltov.
Glavni vir napajanja za modul izhaja iz izoliranega +24 VDC napajanja
z napajalnikom PLC. Ta napetost je speljana skozi pretvornik/regulator za proizvodnjo delovnih napetosti za modul. Ta modul prav tako porabi 27 mA iz +5 VDC izhoda napajalnika PLC. Lučka LED na vrhu sprednje plošče modula sveti, ko napajanje modula deluje. Modul zagotavlja električno izolacijo zunanjega hrupa med terenskim ožičenjem in hrbtno ploščo prek optične izolacije. Da bi zmanjšali kapacitivno obremenitev in hrup, je treba vse terenske povezave z modulom ožičiti z dobro stopnjo zvitih, zaščitenih instrumentacijskih kablov. Ščite je mogoče povezati na COM ali GND. Povezava COM omogoča dostop do skupnega
analogno vezje v modulu. Priključek GND omogoča dostop do osnovne plošče (ozemljitev okvirja). Ta modul je mogoče namestiti v katero koli V/I režo osnovne plošče s 5 ali 10 režami v sistemu PLC serije 90-30.

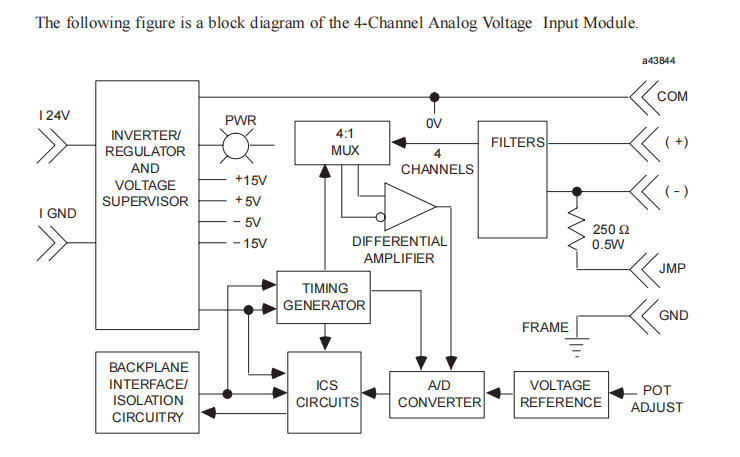

IC693ALG220 Blokovni diagram analognega napetostnega vhoda

Specifikacije za analogni napetostni vhodni modul - IC693ALG220
