Predstavitev izdelka

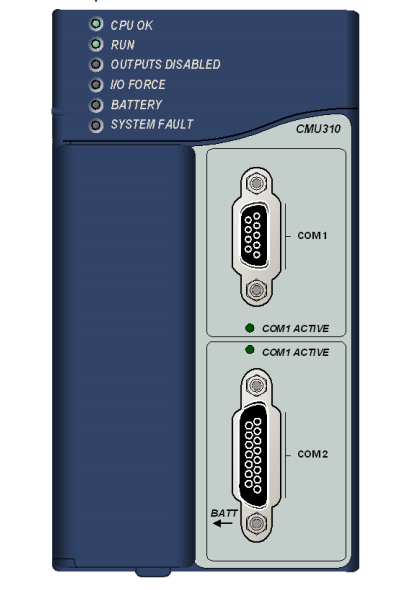

IC695CMU310 je modul CPE, ki vključuje dva serijska vrata v seriji programirljivih krmilnikov za avtomatizacijo PACSystems RX3i, kar povečuje njegovo prilagodljivost v aplikacijah, ki zahtevajo povezavo s serijskimi napravami, kot so staromodni HMI-ji, čitalci črtne kode, modemi ali drugi PLCS. Kot različica "MAX ON" ponuja uporabnikom popoln nabor funkcij, ki so pripravljene za uporabo takoj po namestitvi.
Tehnične specifikacije
|
Izdelava |
GE |
|
Model |
IC695CMU310 |
| Številka dela | IC695CMU310-CJ |
|
Opis |
NAJVEČ NA CPU RX3i 300 Mhz Z DVEMA SERIJSKIMA VRATOMA |
|
Izvor |
ZDA |
|
Dimenzija |
30*15*5 cm |
|
Teža |
0,55 kg |
Podrobnosti izdelka
PACSystems RX3i Max-ON CPE IC695CMU310 zagotavlja Hot{4}}Redundanco CPE z uporabo dveh sistemov RX3i. Redundantni krmilniki si izmenjujejo podatke o delovanju prek enega ali dveh namenskih omrežij Ethernet LAN. Vsak sistem RX3ii v aplikaciji Max-On je sestavljen iz procesorja Max-ON (IC695CMU310)
univerzalna hrbtna plošča RX3i (lC695CHS0xx)
napajalnik RX3i (lC695PSxxxx)
en ali več modulov RX3i Ethernet (IC695ETM001)
Max-ON aplikacijska programska oprema
Izbirne razširitvene hrbtne plošče serije 90-30.
PACSystems RX3i in/ali moduli serije 90-30, kot je primerno za aplikacijo.
CPU Max-ON je združljiv s široko paleto modulov RX3i in serije 90-30, hrbtnih plošč in druge opreme, kot je navedeno v priročniku za strojno opremo in namestitev PACSystems RX3i. GFK-2314.
Max-ON redundantne aplikacije vključujejo polnjenje z gorivom, proizvodnjo energije v stanju pripravljenosti, sisteme kotlov in proizvodne sisteme. Lastniška programska oprema Max-ON ponuja podprograme za sinhronizacijo spremenljivk, testiranje enakovrednosti programov, izbiro glavne CPU in diagnostiko. Pri uporabi Max-ONredundancyy lahko prenos nadzora z glavne na rezervno kopijo zahteva dva do tri logična skeniranja procesorja. V/I stanja se med prenosom ohranjajo. Redundanca Max-ON ni primerna za aplikacije SlL 2 ali 3.
Pomembna navodila za namestitev baterije
Ne priključujte baterije, dokler CPE ni nameščen v omaro in omara ni vklopljena. Baterijo lahko nato pritrdite na enega od obeh sponk v prostoru za baterije. Ko je to storjeno, se lahko CPE izklopi in začne se normalno delovanje rezervne baterije. Da bi prihranili življenjsko dobo baterije, ne priključite baterije prvič, dokler CP ni vklopljen.
Ocenjena življenjska doba baterije z vključenim napajanjem
Nominalne varnostne vrednosti so ocenjene na 20'c (68 stopinj F). Rezervni čas se poveča za približno 17 % pri 60 °C in zmanjša za približno 32 % pri 0 stopinjah.
