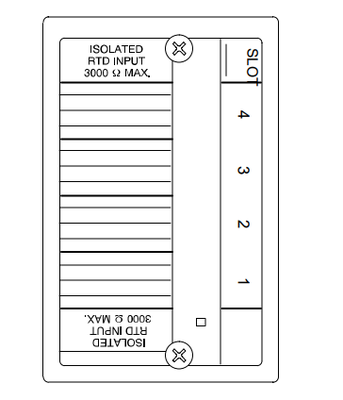

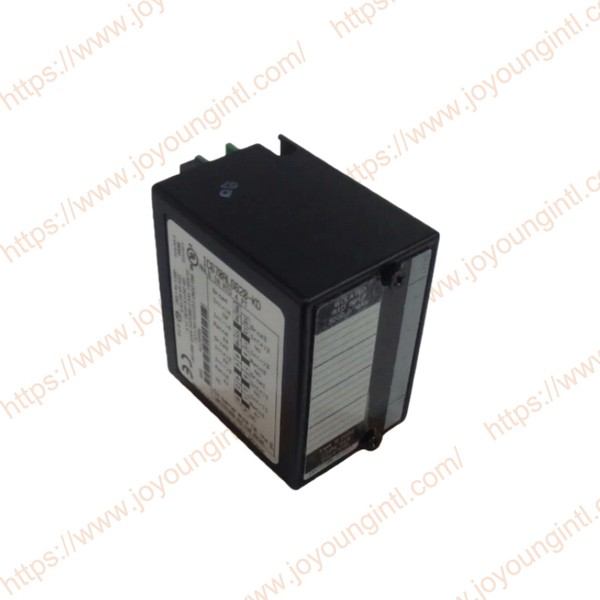

IC670ALG620 RTD analogni vhodni modul

Analogni vhodni modul RTD (IC670ALG620) sprejema vhode iz 4 neodvisnih 3-žilnih in/ali 4-žilnih RTD-jev iz platine, niklja, niklja/železa ali bakra.

Funkcije modula vključujejo:

Izbirne meritve upora v desetinkah ohmov, desetinkah stopinj Fahrenheita ali desetinkah stopinj Celzija

Individualna konfiguracija kanala

Izbirna območja upora: 0 – 500 ohmov in 0 – 3000 ohmov

Izbirni vhod RTD kot upor ali temperatura (Celzija ali Fahrenheita)

Poroča o alarmih za visoko/nizko, podrazpon/prekoračitev, odprto žico in kratke vhode.

Uporablja opcijske diskretne vhode in izhode za status in nadzor.

Dve hitrosti zajemanja podatkov, ki temeljita na 50 Hz in 60 Hz linijski frekvenci

Nastavljiva aktivacija kanala

Viri napajanja: za ta modul ni potrebno napajanje zanke. Vzbujevalni tok za RTD-je zagotavlja modul, ki samodejno uskladi vzbujalni tok z vsako konfigurirano vrsto RTD-ja.

LED: En indikator prikazuje status modula:

ON: normalno delovanje. Občasno utripanje: napaka modula OFF: izguba napajanja hrbtne plošče ali usodna napaka

Delovanje modula:

Vhodni modul RTD IC670ALG620 sprejme štiri vhode iz tri-žičnih ali štiri-žičnih RTD-jev in pretvori vhodni nivo v digitalno vrednost. Vhodni razponi podpirajo različne vrste RTD, kot je navedeno v razdelku Specifikacije modula.

Analogno-digitalni pretvornik bere napetost, ki jo ustvari vsak od štirih vhodov. A/D pretvornik pretvori diferencialno meritev v binarno vrednost (15 bitov plus znak), ki jo prebere mikroprocesor bloka. Mikroprocesor nastavi zahtevano ojačanje v analogno-digitalnem pretvorniku za vsak vhod. Dobiček temelji na tipu RTD, ki je bil konfiguriran za ta vhod.

Mikroprocesor izbere vhod s polprevodniškim-optično sklopljenim multiplekserjem. Za vsak vhod se izvedejo tri meritve: vzbujevalni tok, upornost RTD, vključno s padcem vodnika polja in padcem kabla polja. Iz teh treh meritev modul izračuna upor RTD. Pretvorniško vezje DC/DC izolira stran polja od logičnih vezij.

Gostiteljski vmesnik:

IC670ALG620 RTD vhodni modul ima naslednje vrste podatkov:

4 analogni vhodi (4 besede)

32 bitov diskretnih vhodnih podatkov za status modula in kanala (uporaba teh podatkov ni obvezna)

8 bitov diskretnih izhodnih podatkov za odpravo napak v modulu (tudi neobvezno)

Analogni izhodni podatki so privzeto nastavljeni na dolžino 0 in se NE smejo uporabljati za večino aplikacij.

Začetna referenca in dolžina v podatkovnih tabelah enote vmesnika vodila (BIU) za vsako vrsto podatkov se izbere med konfiguracijo modula. Odvisno od konfiguracije, ki je bila nastavljena za vsak RTD, se lahko vhodni podatki navedejo kot desetinke ohmov, desetinke stopinj Fahrenheita ali desetinke stopinj Celzija.

Ta modul izmenjuje podatke z BIU na enak način kot druge vrste V/I modulov-zagotavlja vse svoje vhodne podatke in statusne bite, ko jih zahteva BIU, ter prejema-ukaze za odpravljanje napak od BIU prek dodeljenih izhodnih bitov. Upoštevajte, da je BIU mogoče konfigurirati tako, da ne pošilja statusnih podatkov po omrežju.

Modul je mogoče konfigurirati tudi za "skupinski" prenos podatkov z BIU ali z drugimi inteligentnimi napravami v isti postaji Field Control. Skupinski prenos podatkov in koraki za njegovo konfiguracijo so opisani v uporabniškem priročniku enote vmesnika vodila.
