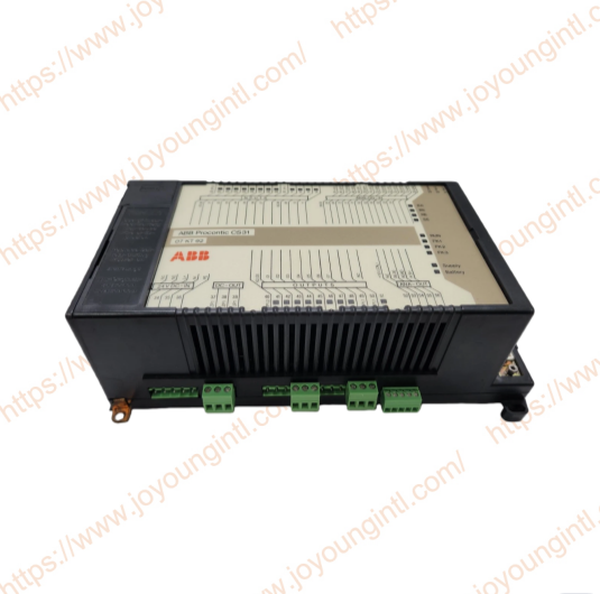

ABB 07KT92 GJR5250500R0202

ABB 07KT92 GJR5250500R0202 je zasnovan posebej za krmilne sisteme ABB. Ta modul je idealen za kompaktne aplikacije, ki zahtevajo hkratno spremljanje stanja (npr. tipke, stikala, senzorski signali) in krmiljenje proženja (npr. indikatorske lučke, miniaturni releji, elektromagnetni ventili). Z integracijo vhodnih in izhodnih funkcij v en sam modul znatno prihrani prostor v krmilni omarici in stroške strojne opreme, zaradi česar je idealen za majhne nadzorne sisteme ali porazdeljene V/I postaje.

Dostop do osnovnih enot AC31/CS31 (07 KR 31, 07 KR 91, 07 KT 92 do 07 KT 94) in komunikacijskega procesorja 07 KP 62 ABB Procontic T200 poteka preko serijskega vmesnika COM1.

Povezljive enote:

– Terminal v načinu VT100

– Računalnik z emulacijo VT100

– Računalnik s programom za obdelavo telegramov v jasnem besedilu funkcij delovanja in testiranja

Za uporabo funkcij delovanja in testiranja mora biti serijski vmesnik COM 1 nastavljen na način delovanja "Aktivni način".

Stikalo RUN/STOP v položaju: STOP. V položaju stikala ST, O, P PLC na splošno nastavi način delovanja "aktivni način" na COM 1.

Položaj stikala RUN/STOP.RUN V položaju stikala RUN je način delovanja "aktivni način" nastavljen na COM 1, ko je izpolnjen eden od naslednjih dveh pogojev:

– Sistemska konstanta KW 00,06=1

oz

– Sistemska konstanta KW 00,0,6=0 in Pin 6 na COMa 1 ima 1-signal (1-signal na Pin 6 se nastavi z uporabo sistemskega kabla 07 SK 90 ali tako, da se Pin 6 ne priključi)

Velja naslednje:

Obdelava PLC programa ima višjo prednost kot komunikacija preko serijskih vmesnikov.

PLC upravlja sprejemno smer serijskega vmesnika COM1 z nadzorom prekinitev. Med delujočim ciklom programa PLC dohodni znaki sprožijo prekinitveni impulz, ki prekine program PLC v teku, dokler se prejeti znaki ne shranijo v sprejemni medpomnilnik. Da bi se izognili trajni prekinitvi programske obdelave, PLC nadzoruje sprejem podatkov preko RTS linije tako, da poteka v odmorih med dvema PLC cikloma.

PLC obdelava prejetih nalog preko COM1 izključno v premorih med programskimi cikli PLC. Tudi izpis znakov preko COM1 poteka samo v odmorih med dvema programskima ciklusoma. Nižja kot je stopnja izkoriščenosti PLC-ja, daljši so premori med programskimi cikli in višja je možna stopnja komunikacije s COM1.

Sinhronizacija izmenjave podatkov:

Sinhronizacija izmenjave podatkov med krmiljenjem in priključeno enoto poteka preko strojnih rokov RTS in CTS.

PLC blokira sprejem podatkov prek linije RTS pod naslednjimi omejitvenimi pogoji:

– Sprejemni medpomnilnik je dosegel določeno napolnjenost.

– Programski cikel PLC se pravkar izvaja.

Krmiljenje še vedno reagira med izpisom znakov poleg znakov XOFF/XON priključene enote. Krmilnik sam ne uporablja teh rokovanj SW.

V premorih med dvema programskima cikloma PLC PLC obdela opravila, zbrana v sprejemnem medpomnilniku. Da bi to naredili, PLC prebere znake iz vmesnega pomnilnika, ki ga nadzira-prekinitev, takoj odda prek COM 1, preveri pravilnost sintakse in nato obdela. Znaki se odmevajo v istem vrstnem redu, kot so prejeti prek COM 1.
