Predstavitev izdelka
Tehnične specifikacije
|
Izdelava |
GE |
|
Model |

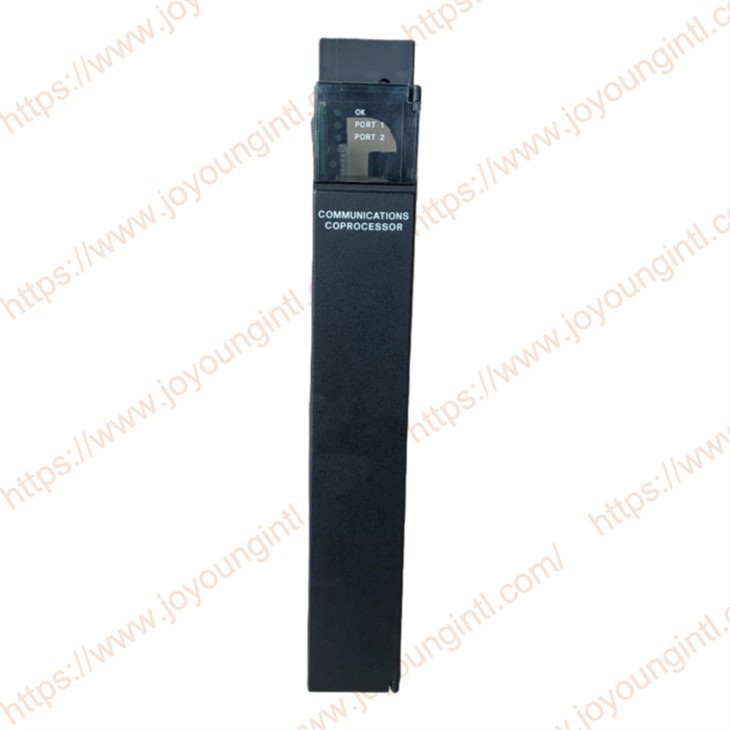

IC697CMM711 |
| Številka dela | IC697CMM711 |
|
Opis |
Komunikacijski koprocesorski modul |
|
Izvor |
ZDA |
|
Dimenzija |
30*20*5 cm |
|
Teža |
0,5 kg |
Podrobnosti izdelka
Lastnosti IC697CMM711
Modul z eno-režo
Protokol SNP/SNPX (nadrejeni, podrejeni) Protokol CCM (nadrejeni, podrejeni, enakovredni) Protokol RTU Modbus (samo podrejeni) Podpira povezavo z MS-DOSe ali Windows® programskim paketom za programiranje in konfiguracijo (samo monitor)
12 Mhz, mikroprocesor 80C186 RS-422/RS-485 ali RS-232 serijska vrataCCM in SNP/SNP-X. Na voljo na obeh vratih
Hkratna komunikacija na obeh vratih (do 9,6 Kbps ali 19,2 Kbps posamezno) Visoko zmogljiv dostop do pomnilnika PLC
Tri statusne LED lučke
Gumb za ponastavitev
Konfiguracija mehkega stikala (brez stikal ali mostičkov)
Baterija ni potrebna
IC697CMM711 Funkcije
Komunikacijski koprocesorski modul (CMM) je član družine komunikacijskih modulov in zagotavlja komunikacijski nadzor (CCM), oddaljeno terminalsko enoto (RTU) in splošno funkcionalnost IC6g*komunikacije (SNP). CCM, RTU in SNP so na voljo na enem ali obeh serijskih vratih v kateri koli od devetih možnih konfiguracij: C CM/CCM, CCM/RTU, RTUCCM, RTUU/HU, SNP/SNPSNP/CCM, CCM/SNESNP/RT U in RTU/SNP
CMM zagotavlja vmesnika RS-232 in RS-485 ter komunicira s PLC-jem, ki pokriva hrbtno ploščo.
Položaj in vloga v sistemu
Reža: Vstavite jo lahko v katero koli režo omarice serije 90-70 (razen Sl,ot 1, kjer je treba namestiti napajanje).
Odnos s CPE: Glavni CPE izmenjuje podatke o "nabiralniku" s CMM711 prek vodila hrbtne plošče omare. CPE zapiše podatke, ki jih je treba poslati, v določeno pomnilniško območje in prebere podatke, ki jih prejme CMM711.
Tipične aplikacije
Povežite se s-sistemi za spremljanje višje ravnin. Podrejena postaja Asana SNP komunicira z računalnikom, v katerem se izvaja konfiguracijska programska oprema, kot je CIMPLICITY.
Oblikujte omrežje Modbus: Kot glavna postaja Modbus RTU anketirajte več naprav podrejene postaje (frekvenčni pretvorniki, merilniki); Lahko pa služi kot podrejena postaja Modbus RTU za sistem glavne postaje za branje podatkov.
Integracija naprav: Vmesnik s posebnimi serijskimi napravami prek uporabniškega protokola ASCII.
Visoka-komunikacija med PLCS: s povezovanjem z drugimi moduli CMM prek protokola CCM je dosežena hitra izmenjava podatkov med PLCS.
Konfiguracija in programiranje
Programske zahteve:Potrebna je KONFIGURACIJA z orodjem za konfiguracijo CIMPLICITY CONTROL v programski opremi Proficy Machine Edition - Logic Developer PLC (ali prejšnji samostojni programski opremi Configuration and CONTROL).
Konfiguracijski koraki
V konfiguraciji strojne opreme določite model modula in režo, kjer se nahaja.
Vsakim vratom dodelite komunikacijske protokole in parametre (hitrost prenosa podatkov, podatkovne bite, zaustavitvene bite itd.).
Če gre za glavno postajo Modbus, je treba konfigurirati anketno tabelo (ki določa naslove podrejene postaje, funkcijske kode in preslikave podatkovnih naslovov).
Programiranje v jeziku C: Za standardne protokole, kot so SNP, Modbus in CCM, se običajno uporabljajo vnaprej-prevedene funkcije knjižnice, ki jih ponuja programska oprema, in uporabnikom ni treba pisati popolnih programov C. Samo protokol ASCII zahteva, da uporabniki napišejo posebno logiko programa C.
Pogosta težava
-
Komunikacijska napaka IC697CMM711: PLC ne more vzpostaviti stabilne komunikacijske povezave z oddaljenimi napravami, kot so HMI, oddaljeni I/O moduli in drugi PLC-ji.
razlog:
Napaka konfiguracije omrežja: Na primer napačna konfiguracija naslova IP, napačna nastavitev maske podomrežja, težave s konfiguracijo prehoda itd.
Nastavitve komunikacijskega protokola se ne ujemajo: Na primer, konfiguracija protokola med Modbus RTU in Modbus TCP ni dosledna, kar povzroči nezmožnost komunikacije.
rešitev:
Preverite komunikacijske nastavitve IC697CMM711 in zagotovite, da se ujema s protokolom, naslovom IP itd. z zunanjo napravo.
Ponovno preverite komunikacijsko konfiguracijo s konfiguracijsko programsko opremo GE Fanuc (kot je Proficy Machine Edition), da zagotovite, da so vrata in omrežni parametri pravilni.
-
-
Anomalija indikatorske lučke LED: Indikatorska lučka LED na IC697CMM711 kaže nenormalnost, na primer nenehno sveti ali ne sveti, kar pomeni, da je prišlo do težave z indikatorskim modulom.
razlog:
Izpad električne energije: Če je napajanje nestabilno ali napetost nezadostna, se modul morda ne bo pravilno zagnal, kar povzroči, da indikatorska lučka ne sveti ali pa sveti stalno. Napaka strojne opreme: Morda je prišlo do okvare v notranji strojni opremi modula, zaradi česar lučka LED ne prikazuje pravilno delovnega stanja.rešitev:
Preverite napajanje modula in se prepričajte, da je normalno in stabilno. Za preverjanje napetosti lahko uporabite multimeter. Če je napajanje normalno, vendar se težava še vedno pojavlja, razmislite o zamenjavi modula IC697CMM711, da preverite, ali gre za napako strojne opreme.
